bq2060, 24cXX Tools

Для ремонта аккумуляторов на базе чипа bq2060, выпаивать микросхему 24с01 (24с02) нет необходимости! Достаточно подключить аккумулятор через штатный разъём и нажать несколько кнопок: [Read], [Default], [Write].

Программирование осуществляется через "ev2300" или "LPT_адаптер".

Чтение и запись чипов 24сХХ - доступно для Free версии.

Чтение и запись чипов bq2060 - доступно для Black_Label версии.

Данный инструмент вызывается нажатием на кнопку [bq2060, 24cXX].

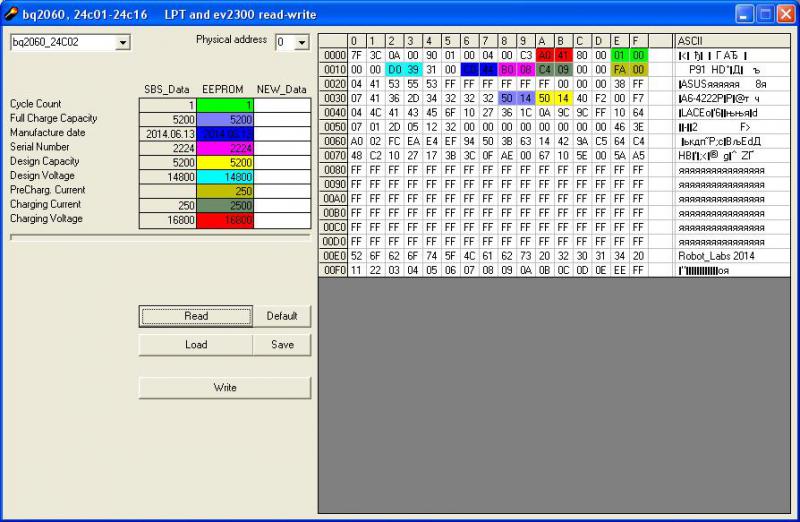

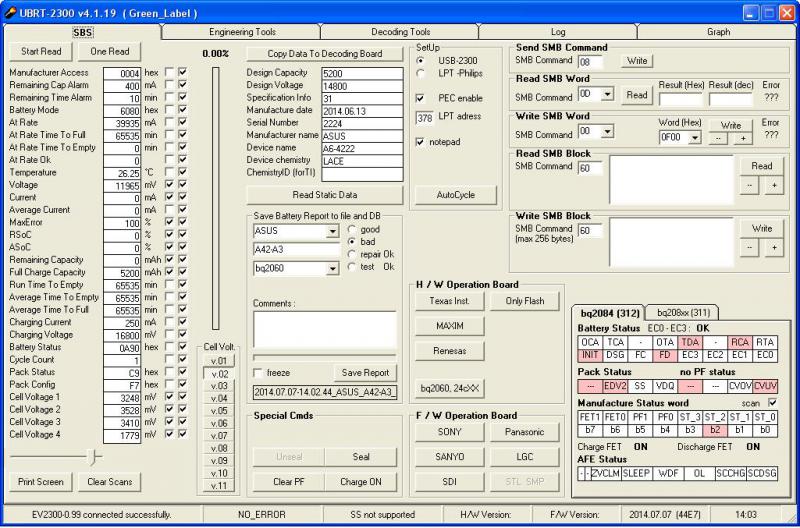

bq2060 001bq2060 002

Назначение:

Чтение-запись содержимого памяти 24c01 (24c02) путём прямого доступа к памяти через чип bq2060 используя подключение только к разъёму аккумулятора.

Также возможно чтение и запись 24сХХ, если подключить чип непосредственно к соответствующим выводам LPT адаптера или адаптера ev2300.

Для чтения чипа 24сХХ через LPT адаптер, необходимо подключить :

- GND, SDA, SCL адаптера и соответствующие контакты 24сХХ;

- также следует подать питание на 24сХХ, которое можно взять с ножки питания К561ЛН2.

Для чтения чипа 24сХХ через адаптер ev2300, необходимо :

- вскрыть адаптер и соединить резистором 10кОм, контакт VCC (HDQ) и контакт NC (SMB).

- соединить GND, SDA, SCL (порт SMB адаптера) и соответствующие контакты 24сХХ

- питание для 24сХХ следует взять с контакта NC (порт SMB).
