Восстановление управляемого предохранителя

Восстановление предохранителей производить только на обесточенном контроллере. Аккумуляторные элементы должны быть отключены от платы контроллера.

Отключение элементов производить в следующей последовательности:

1) отключить плюсовой контакт всего стека аккумуляторной батареи
2) отключить следующий контакт в сторону уменьшения напряжения
3) отключить следующий контакт в сторону уменьшения напряжения
4) отключить следующий контакт в сторону уменьшения напряжения
5) отключить минусовой контакт

Подключение платы контроллера производится в обратной последовательности.

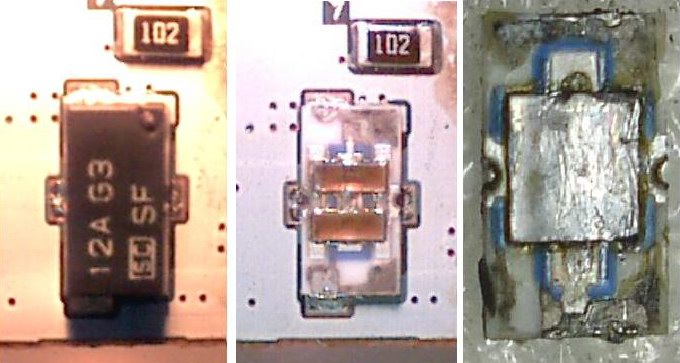

Восстановление «прямоугольного-серого».

Fuse 05

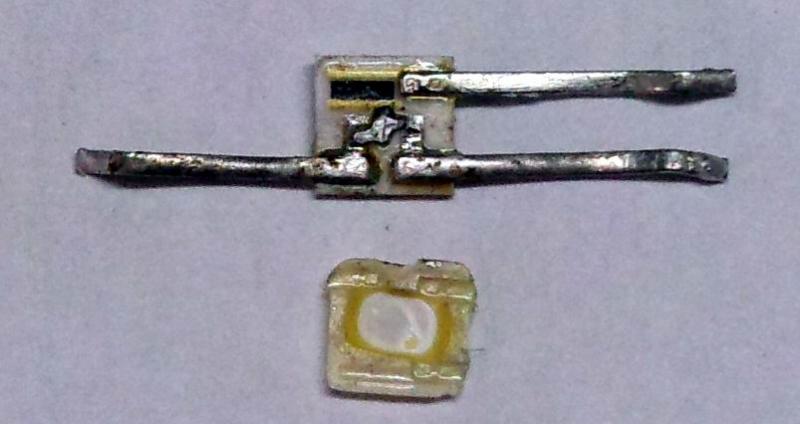

Для восстановления предохранителя следует аккуратно удалить верхнюю крышечку, путём её разрушения кусачками или шилом.
Далее следует восстановить соединение между токоведущими контактами и средней точкой предохранителя. Для этого аккуратно нанести слабо-разогретым паяльником каплю легкоплавкого олова между контактами на керамическом основании. Лишнее олово можно потом удалить острым ножом или надфилем.

Восстановление «трёх-выводного».

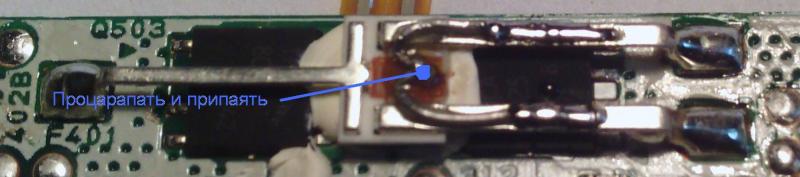

Процарапать защитный слой лака в месте, где есть переходное отверстие.
Залудить открывшееся переходное отверстие. Припаять два отрезка монтажного олова к переходному отверстию. Вторые концы отрезков припаять к силовым контактам предохранителя.



Обязательно проверяйте тестером наличие надёжного соединения в месте Вашей пайки и величину оплавляющего резистора, который расположен в предохранителе (от 10 Ом до 70 Ом).

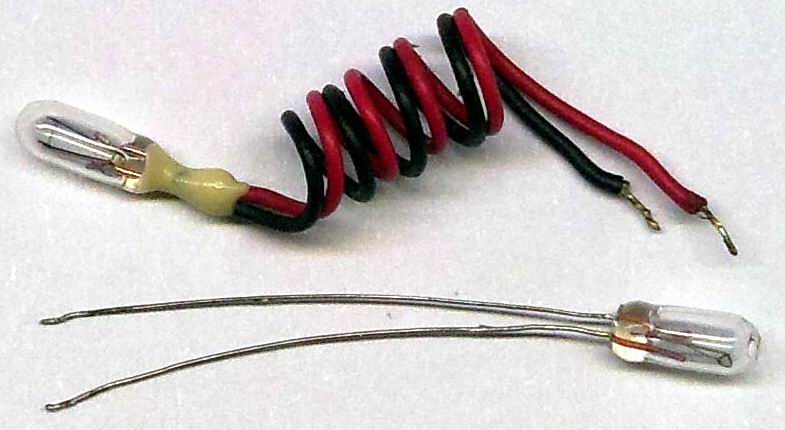

После восстановления предохранителя, следует разорвать цепь управления предохранителем (между третьим контактом предохранителя и ключом, который им управляет). В разрыв этой цепи следует включить микролампочку на 12В. На многих контроллерах эта цепь уже имеет технологический разрыв, который закрыт каплей олова. Вам следует снять каплю и на её место припаять микролампочку.

Microlamps 03

Данная процедура выполняется для того, чтобы предотвратить оплавление предохранителя. Если контроллер даст команду на оплавление, то микролампочка будет светиться, а предохранитель останется не оплавлен. Таким образом мы «убьём двух зайцев» - визуально будем контролировать состояние контроллера (лок есть или нет) и не испортим ранее восстановленный предохранитель.

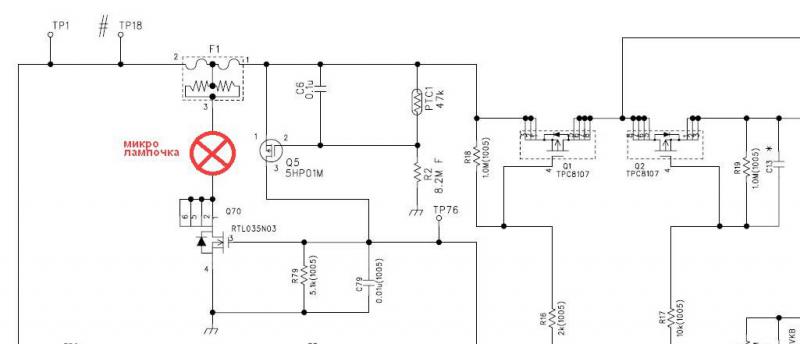

Пример подключения микролампы №1

Fuse 06

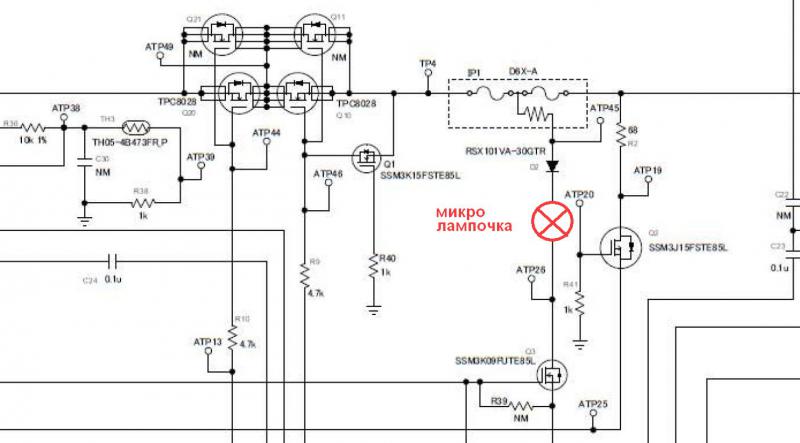

Пример подключения микролампы №2

Fuse 07

Расспространено мнение, что при ремонте аккумуляторов, достаточно восстановить предохранитель и снять ключик оплавляющий его (или разорвать эту цепь).
Но такое мнение ошибочно. Дело в том, что во многих контроллерах качественно описана процедура самодиагностики.
По старту контроллера, он самотестирует плату. В том числе и цепи управления предохранителем. И если контроллер не видит отзыв на команду оплавления (которая подаётся коротким импульсом), то он вправе заблокировать работу аккумулятора.
Для правильной работы требуется наличие ключа, предохранителя и микролампочки. Иначе работа контроллера непредсказуема.

После завершения работ по ремонту аккумулятора ОБЯЗАТЕЛЬНО следует снять микролампочку и восстановить цепь управления предохранителем.
