Редактор дампов (F/W “SONY”)

Данный инструмент предназначен для декодирования и редактирования дампов с прошивкой SONY или SONYCorp в чипах bq8030 и bq80201.

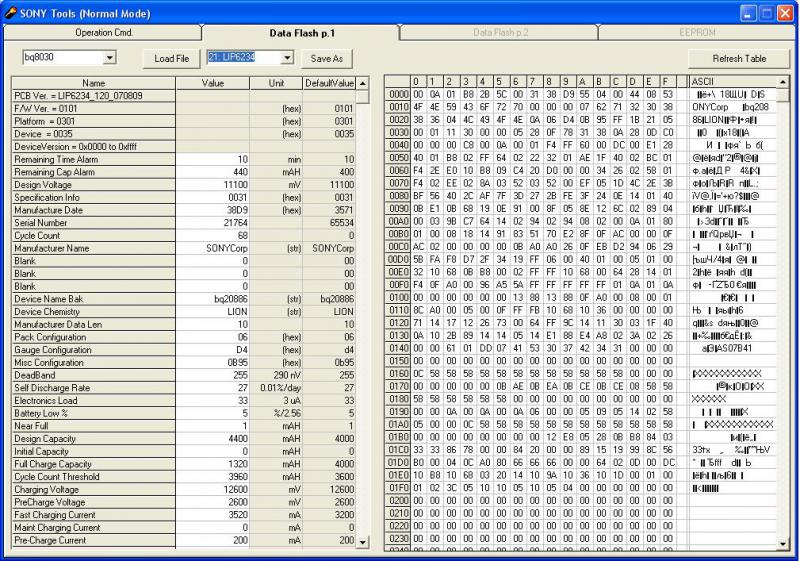

bq8030 Sony tools 02

Декодировщик содержит описание более 50-и прошивок чипов. Состав можно увидеть в выпадающем списке [PCB_Name]

Использование:

Прочитать дамп EEPROM из чипа.
Выбрать тип микросхемы в соответствующем окошке.
Нажать [Load File] и загрузить в память программы дамп EPPROM.
Выбрать модель платы контроллера (смотреть на обозначения, нанесённые краской на плате контроллера). После того как выбрана модель – декодировщик должен показать результат представленный на рисунке сверху.
Произвести редактирование соответствующих полей.
Нажать [Save As] – сохранение отредактированного дампа в файл.
Записать дамп EEPROM в чип.

Назначение столбцов в таблице декодировщика:

Name – имя параметра
Value – значение параметра
Unit – единица измерения параметра
Default Value – значение «по умолчанию», прописанное в этом контроллере фирмой изготовителем.

Если Вы не знаете, от какой платы у Вас дамп, то путём перебора всех предложенных программой вариантов и беглого просмотра декодируемых параметров, можно определить совпадение. Рекомендую для быстрого поиска ориентироваться на значения стрингов. К примеру: "20886", "SONYCorp" и другие.

При редактировании, программа автоматически проверяет валидность вводимых данных и при неправильном значении или обнуляет редактируемое поле, или не даёт возможности ввести значение. К примеру, если длина стринга не должна превышать 7-мь символов, то вы не сможете ввести 8-мь символов. Для повторного ввода стринга, следует удалить один или все символы.

Для десятичных и хексовых полей, программа автоматически проверяет на максимально допустимое значение редактируемого поля.

Если программа не видит ошибку во вводимом параметре, то она изменит цвет подсветки редактируемого поля на светло-зелёный. Все остальные цвета подсказывают оператору, что введённое значение ещё некорректно и требуется его правильный ввод.

Важное примечание:

Данный инструмент доступен только пользователям лицензии Black_Label и выше.

Незарегистрированные пользователи не могут использовать данный инструмент – декодировщик будет показывать нечитаемые символы.
