Корректировка показаний уровня заряда для чипов RENESAS  (FW LGC)

Представленная методика справедлива для чипов R2J240_20F020, R2J240_50Fxx, R2J240_51Fxx, 045A20, 275C10.

В данной статье рассматривается случай, когда после перепаковки новыми элементами с отличной от оригинала "химией", контроллер не правильно вычисляет показания уровня заряда при разряде.
Проще говоря - чип ошибается в определении уровня оставшегося заряда.

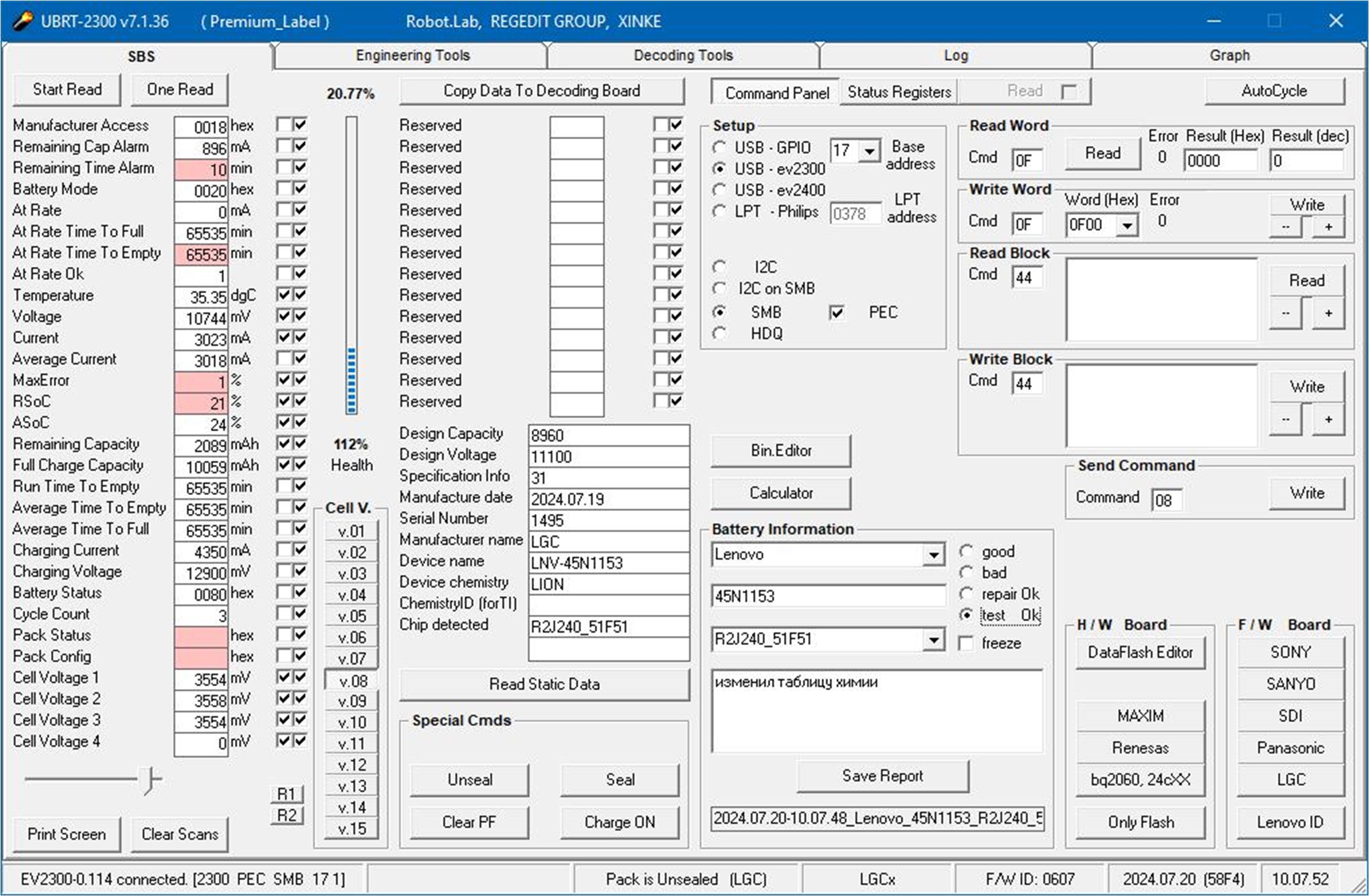

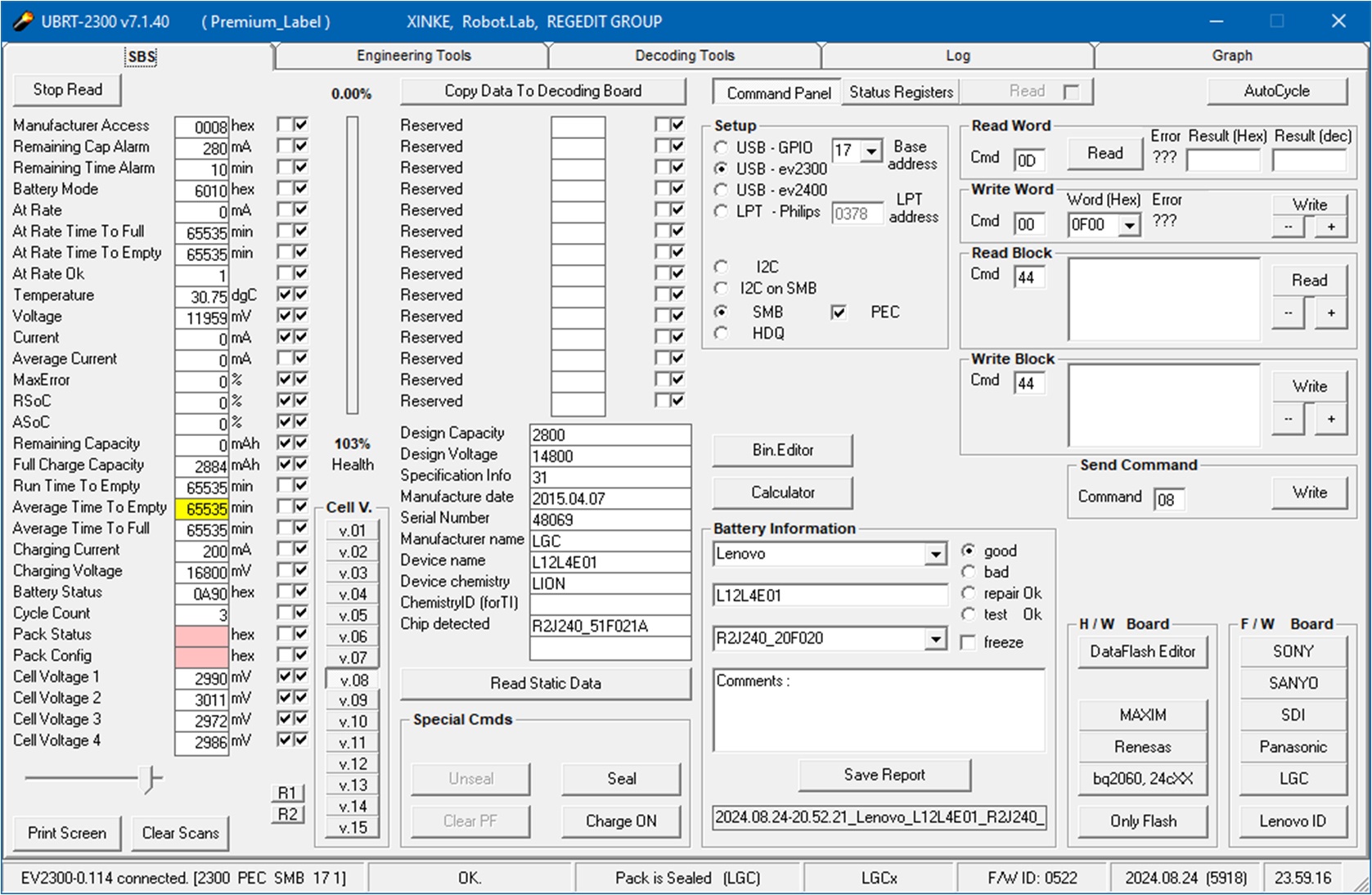

Исходные данные: Аккумулятор перепакован, работает.

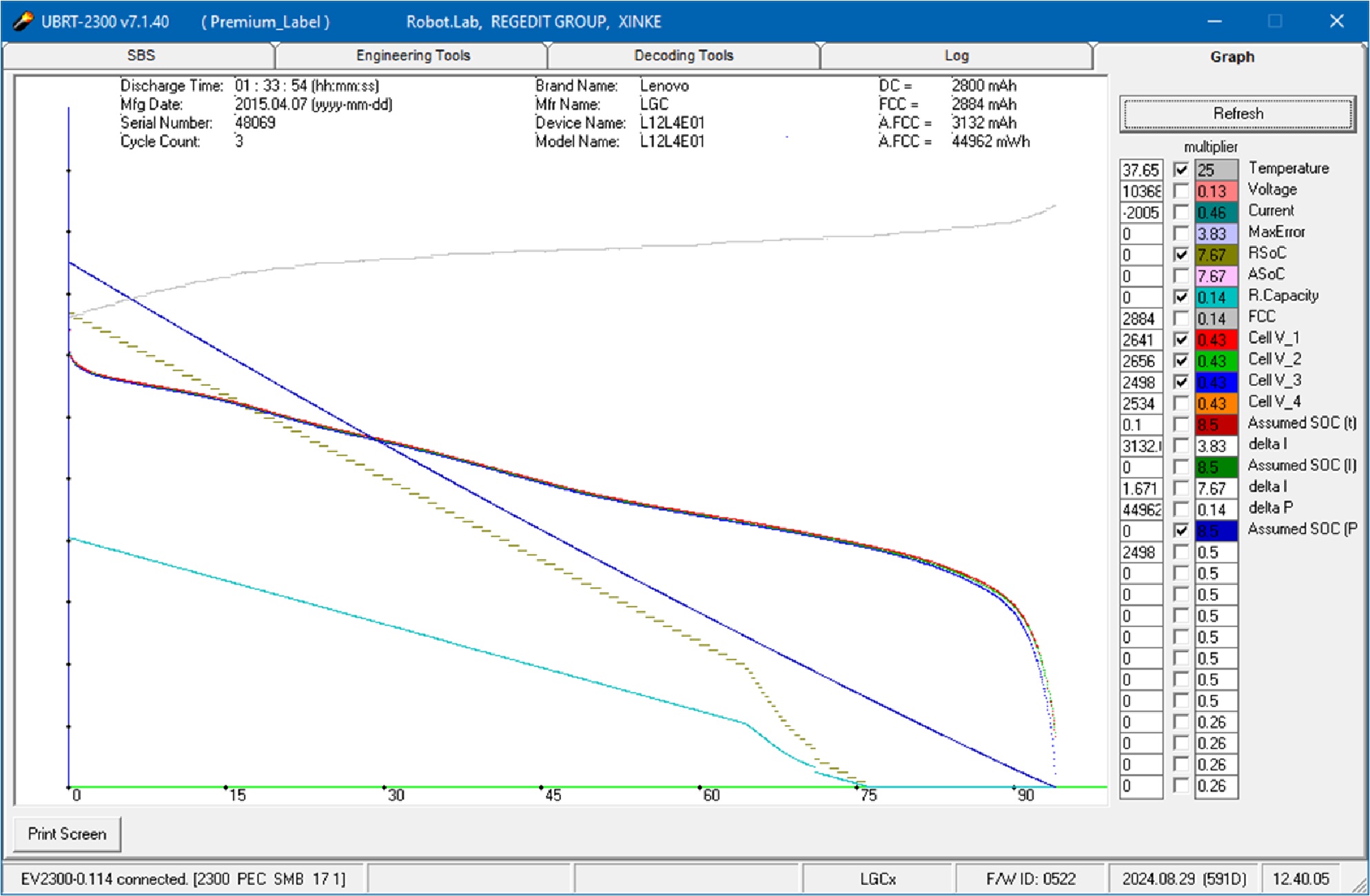

 Контрольный цикл заряд-разряд и построение графика разряда показывают, что чип не корректно отображает уровень заряда в % и требуется корректировка.

Для выполнения процедуры коррекции следует выполнить следующие действия:

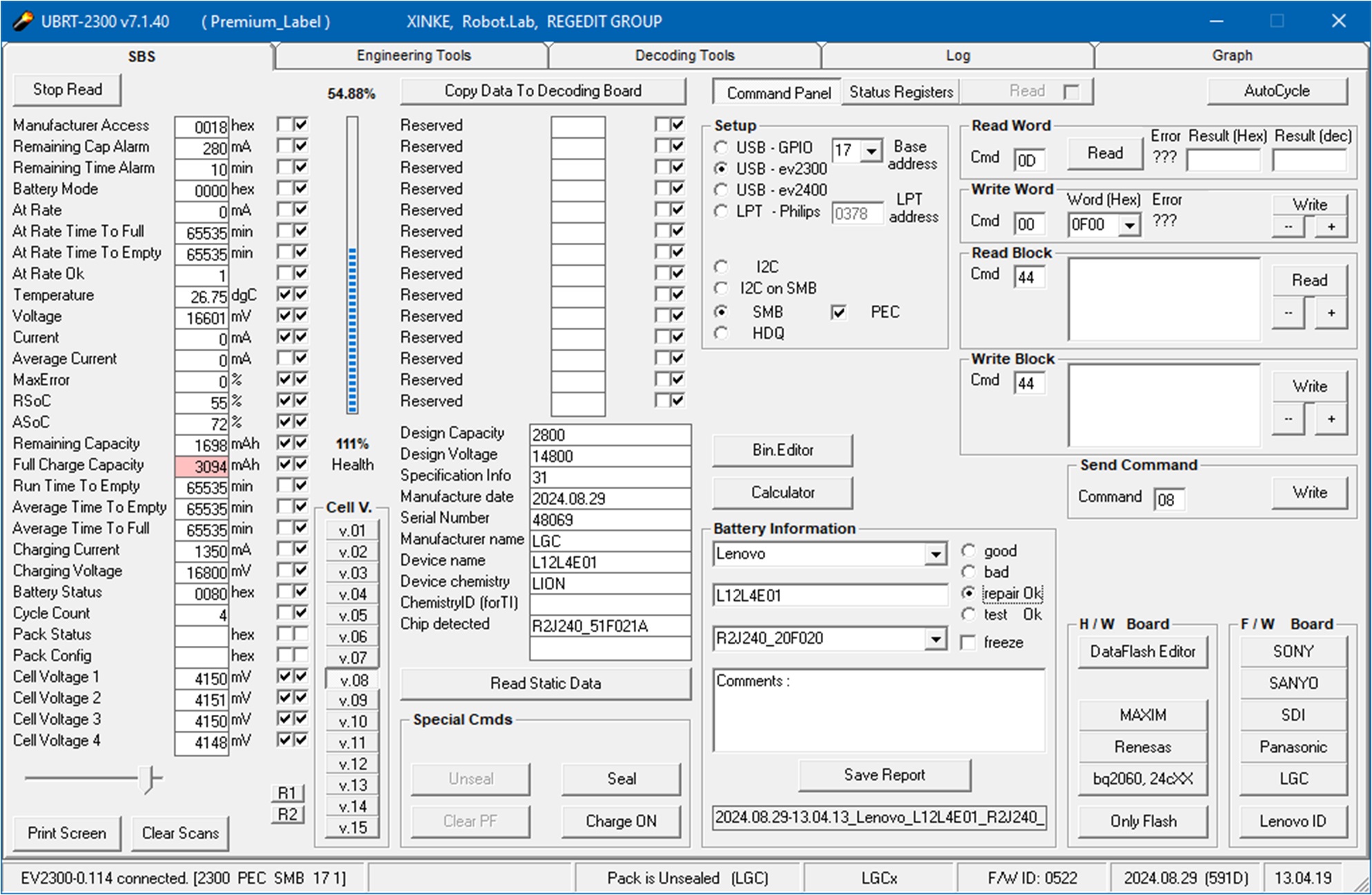

Прочитать DataFlash чипа и проверить корректность декодированных данных.

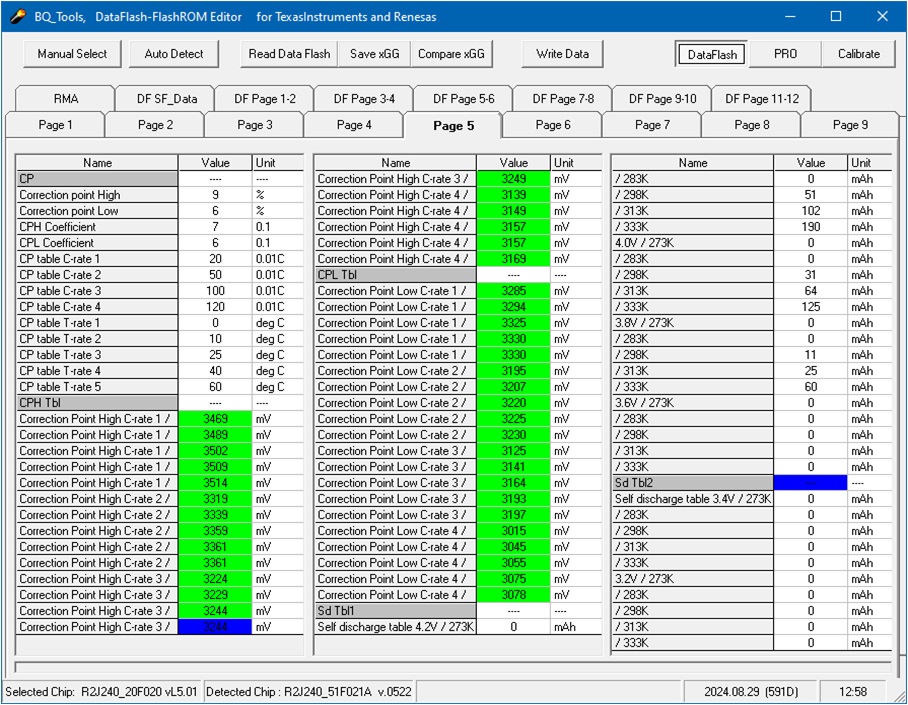

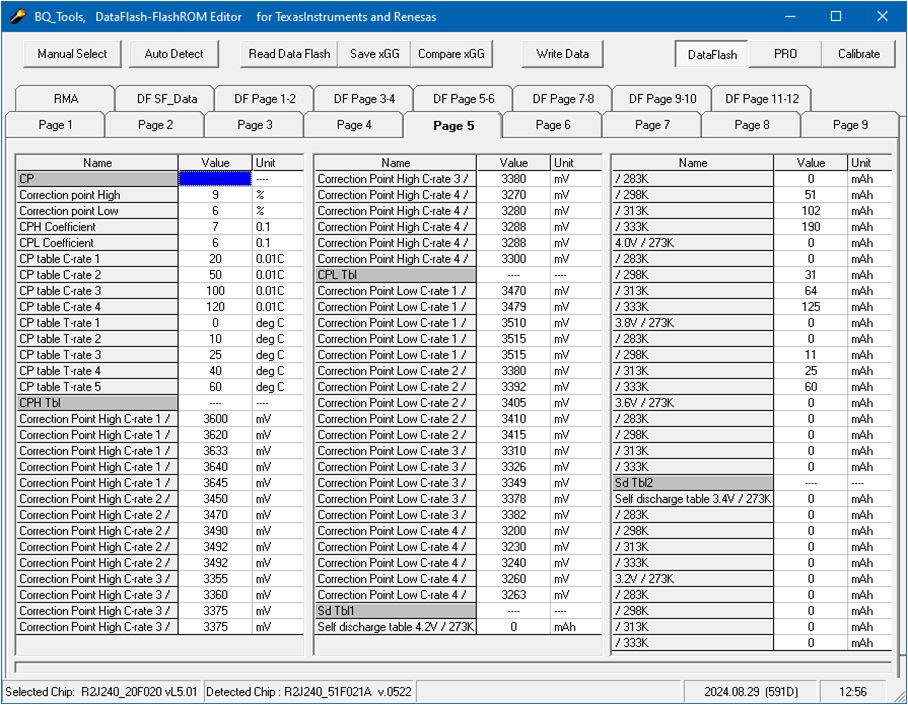

Обратите внимание на страницу с Субклассами "CP", "CPH Tbl", "CPL Tbl".

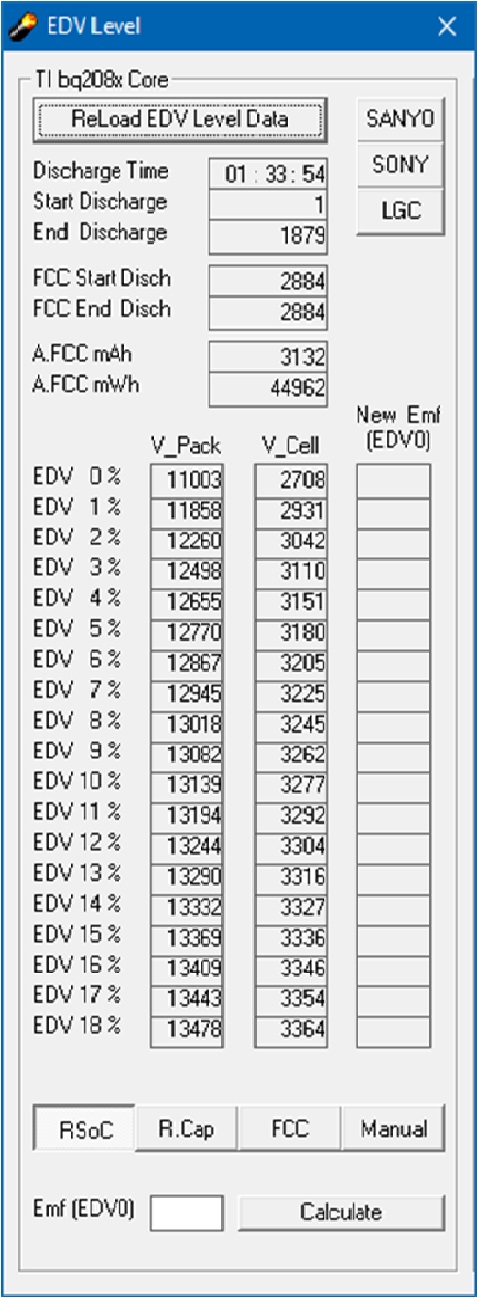

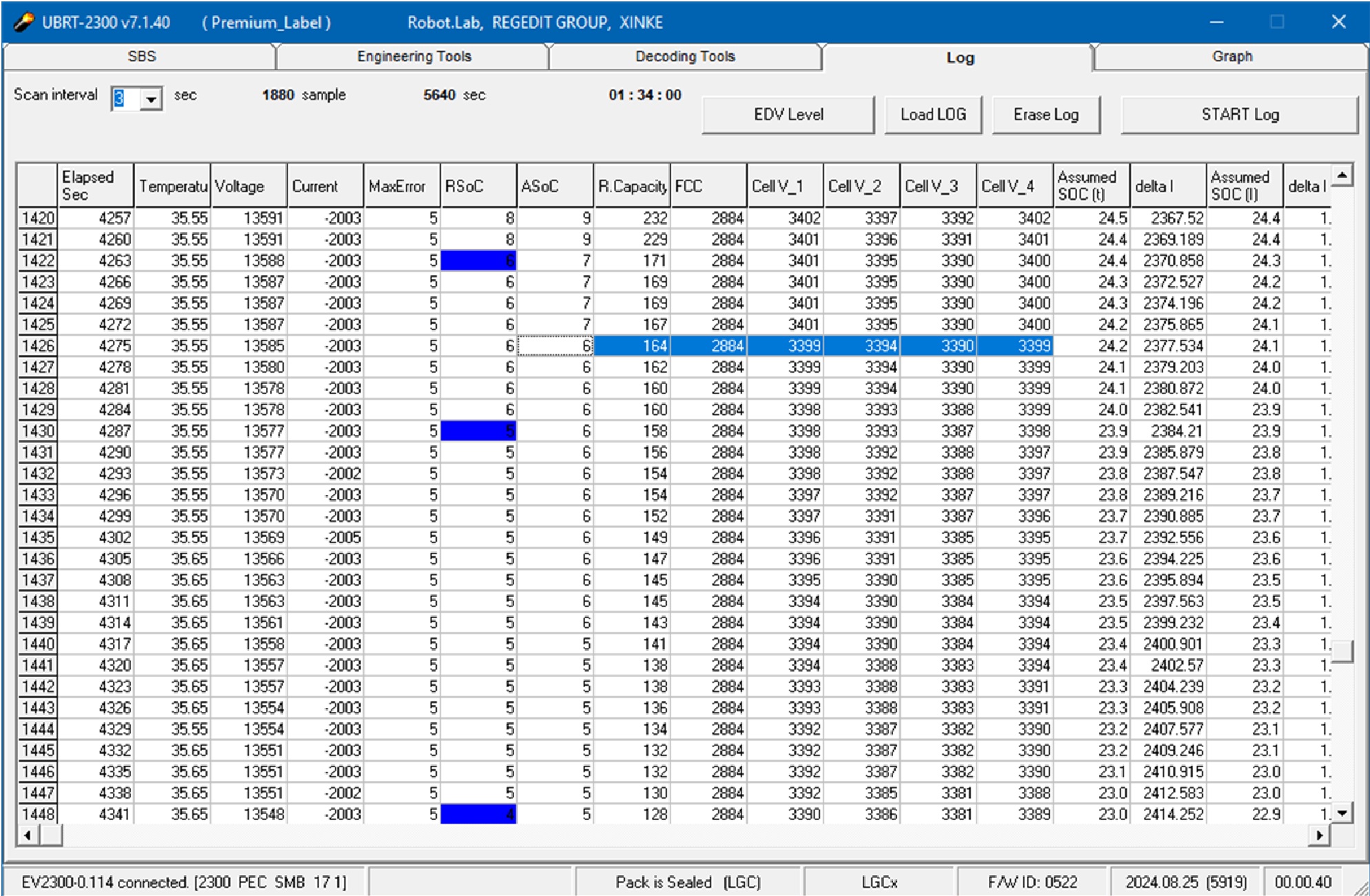

Далее откройте страницу с LOG-ом разряда, нажмите на кнопку [EDV Level] и на кнопку [LGC]

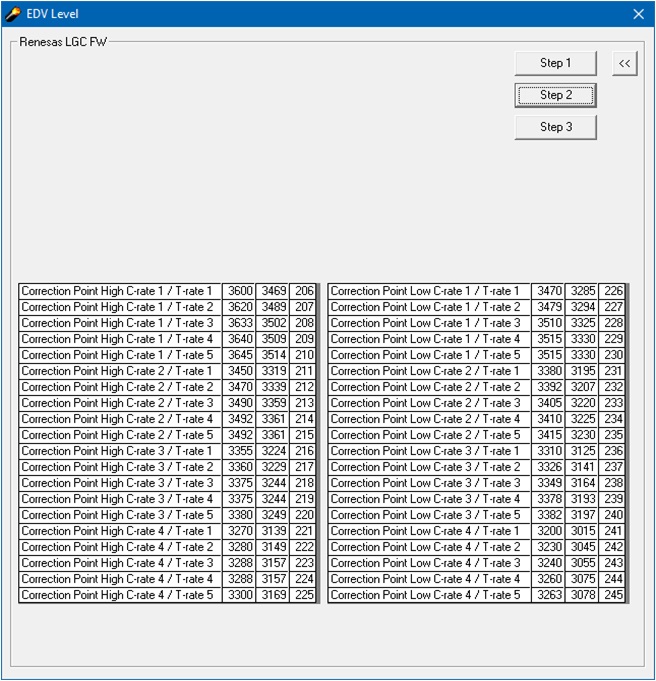

 В открывшемся окне следует нажать кнопки [Step 2] и [Step 3]

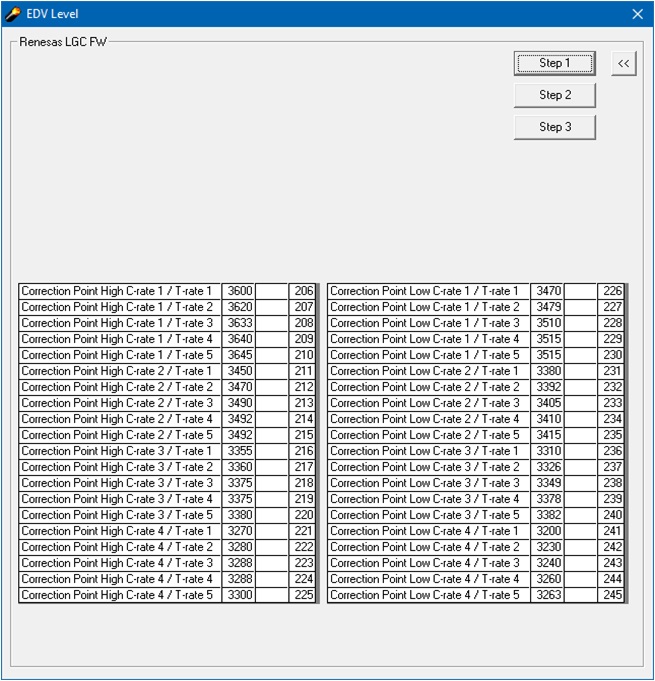

- [Step 1] - копирует параметры из DataFlash окна в текущее окно инструмента. (Действие кнопки продублировано кнопкой [LGC]).

- [Step 2] - выполнение рассчетов новых параметров.

- [Step 3] - копирование полученных результатов в таблицу FataFlash.

 Для записи новых параметров - нажмите на кнопку [Write Data]

Внимание! Данная версия FW имеет ограничение на максимальное значение для FCC = DC+3%

Для примера: Если Вы запишите в чип FCC = 4000 мАч, но DC = 2800 мАч,

то чип автоматически уменьшит значение FCC до уровня 2800+3% = 2884 мАч.

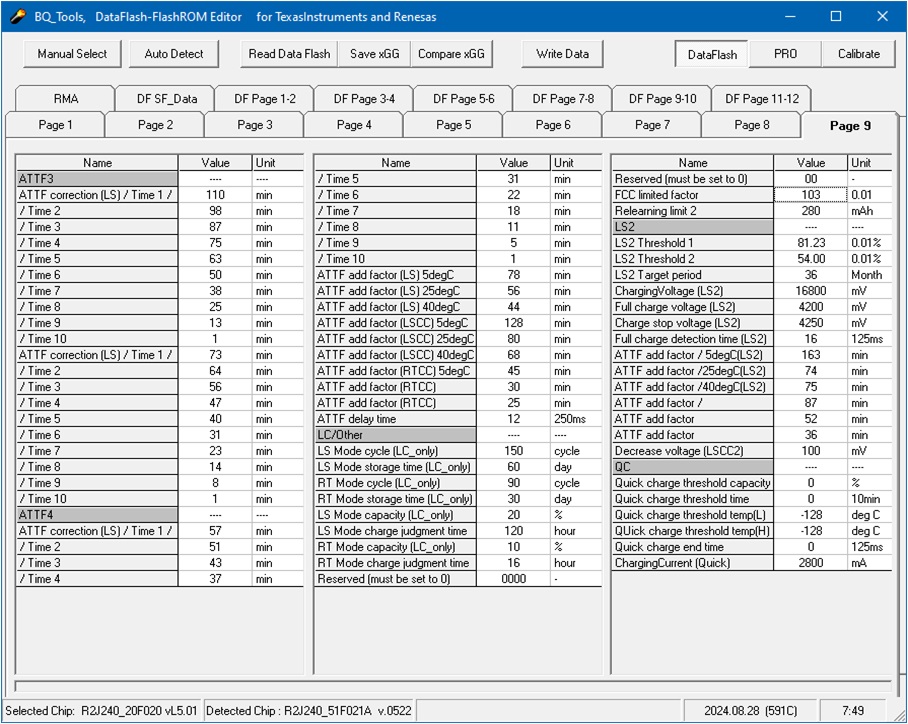

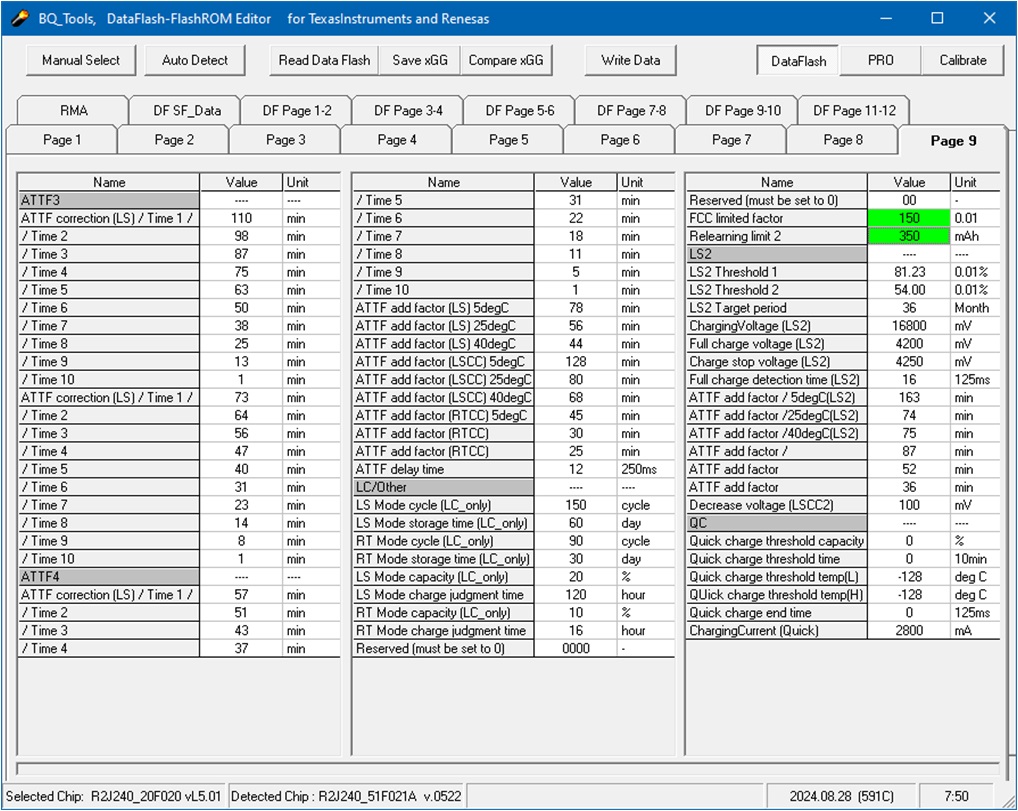

За ограничение FCC отвечает параметр FCC limited factor  ( 103% на примере ниже)

Я изменил этот предел на 150%.

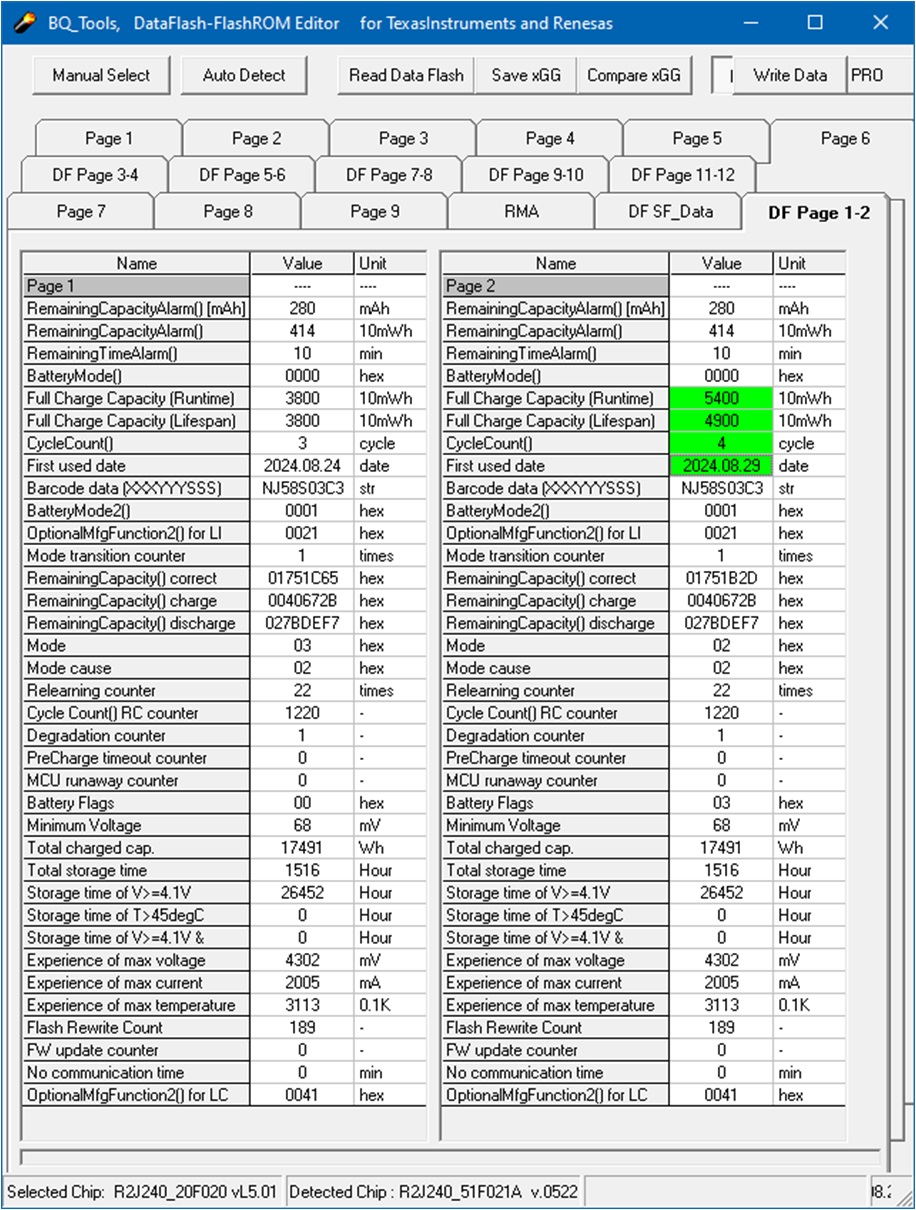

Изменение FCC (mWh), CC и даты первого использования

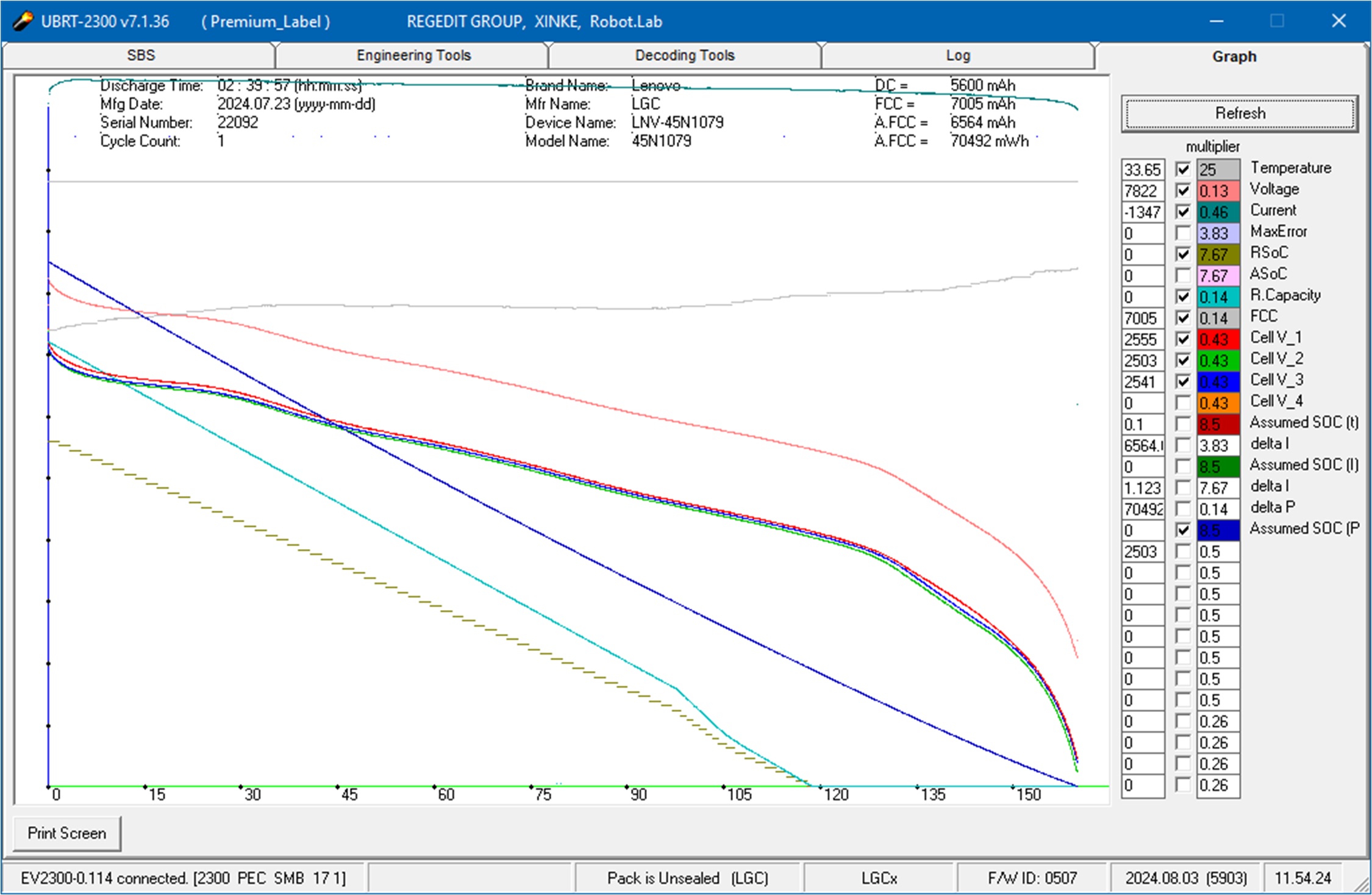

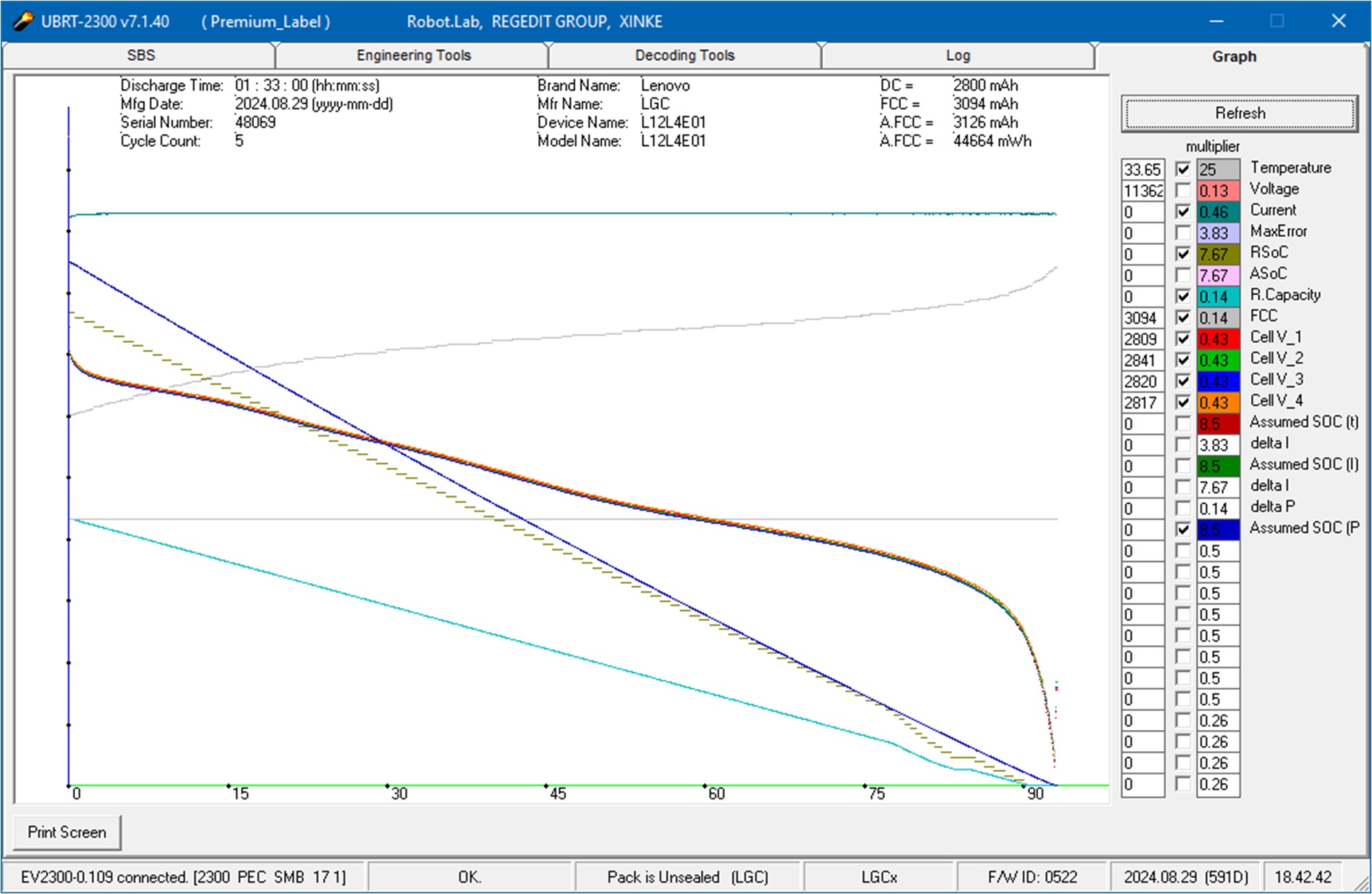

Результат финального тестирования

 The End :-)

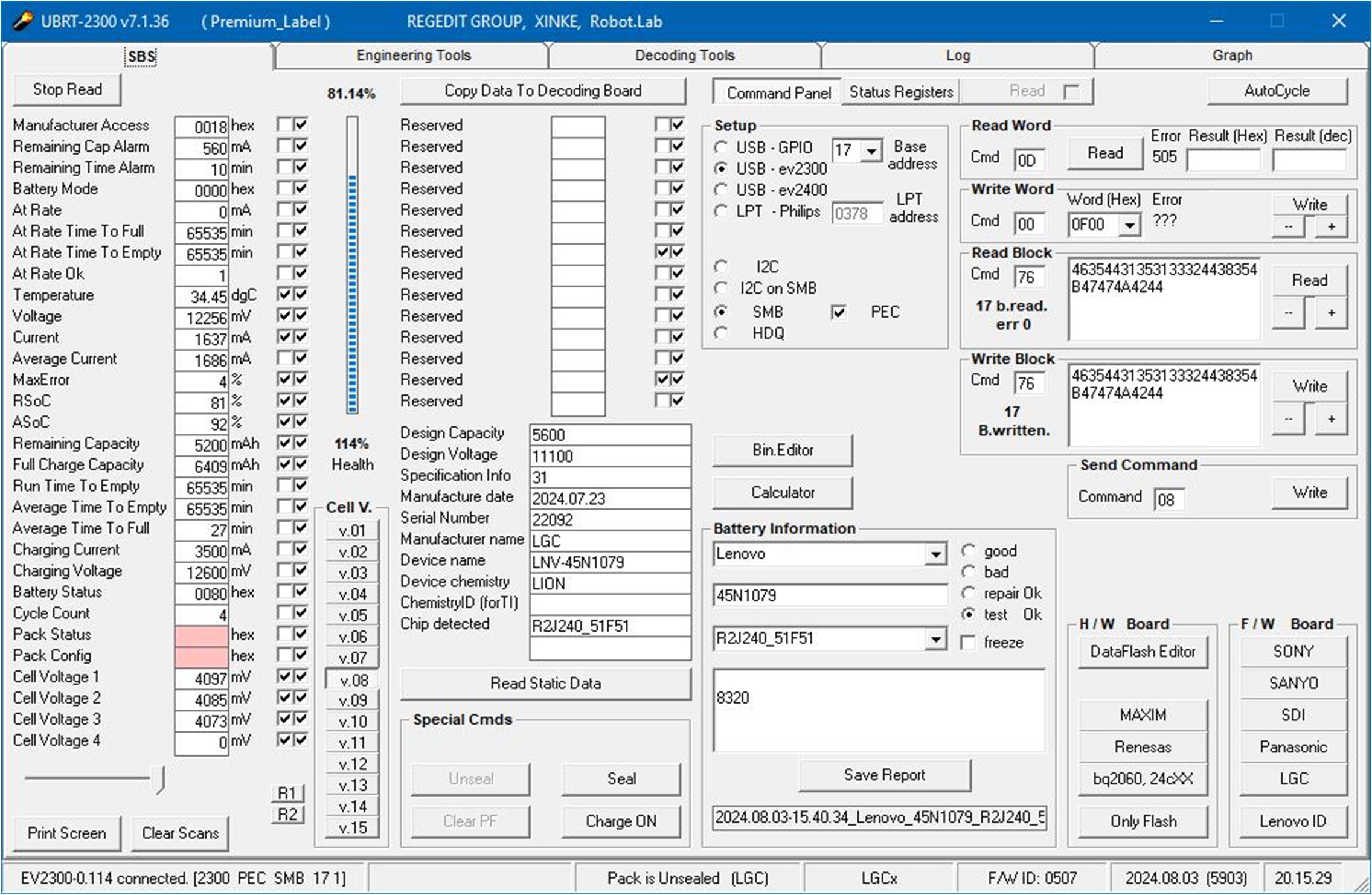

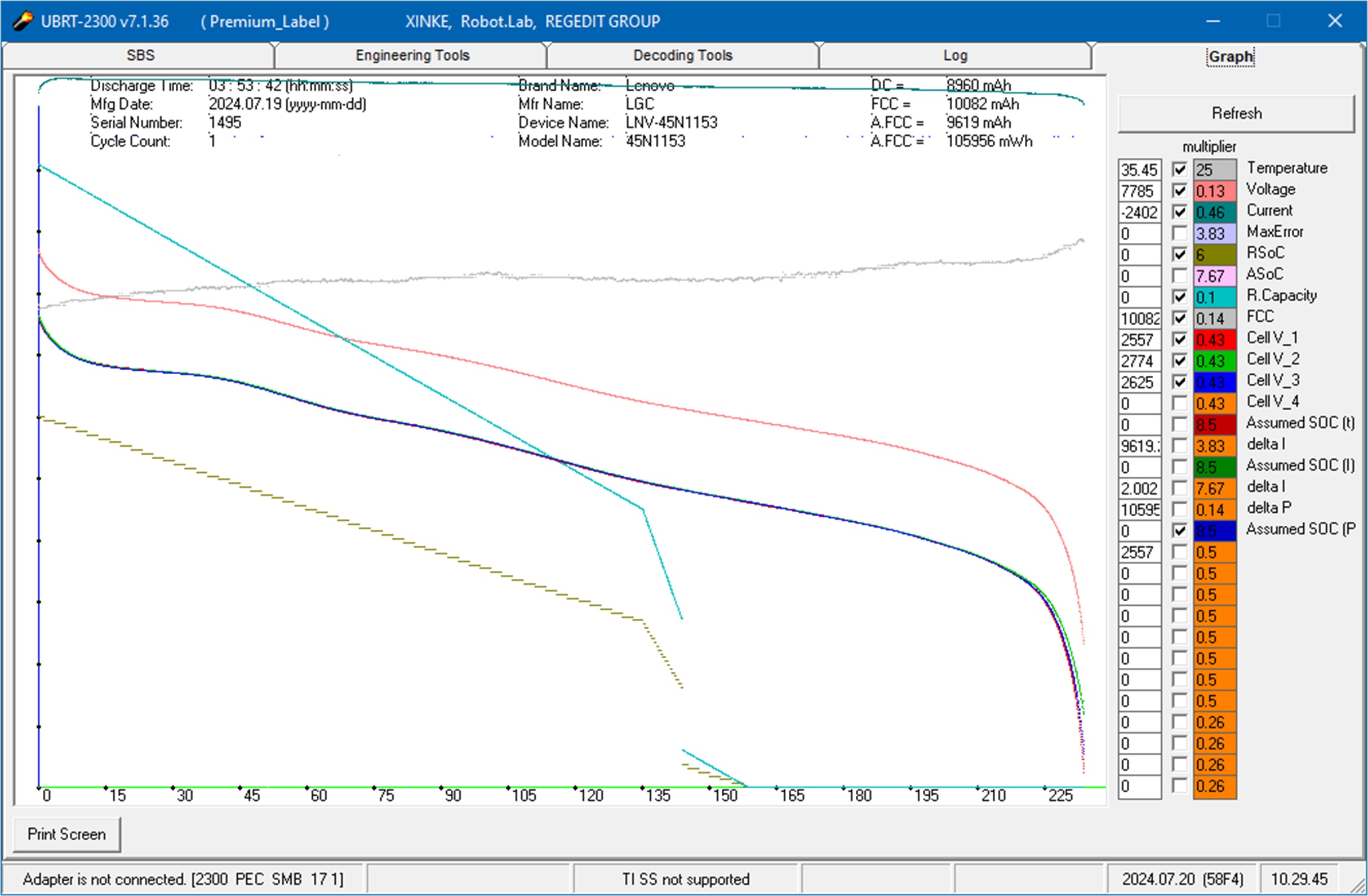

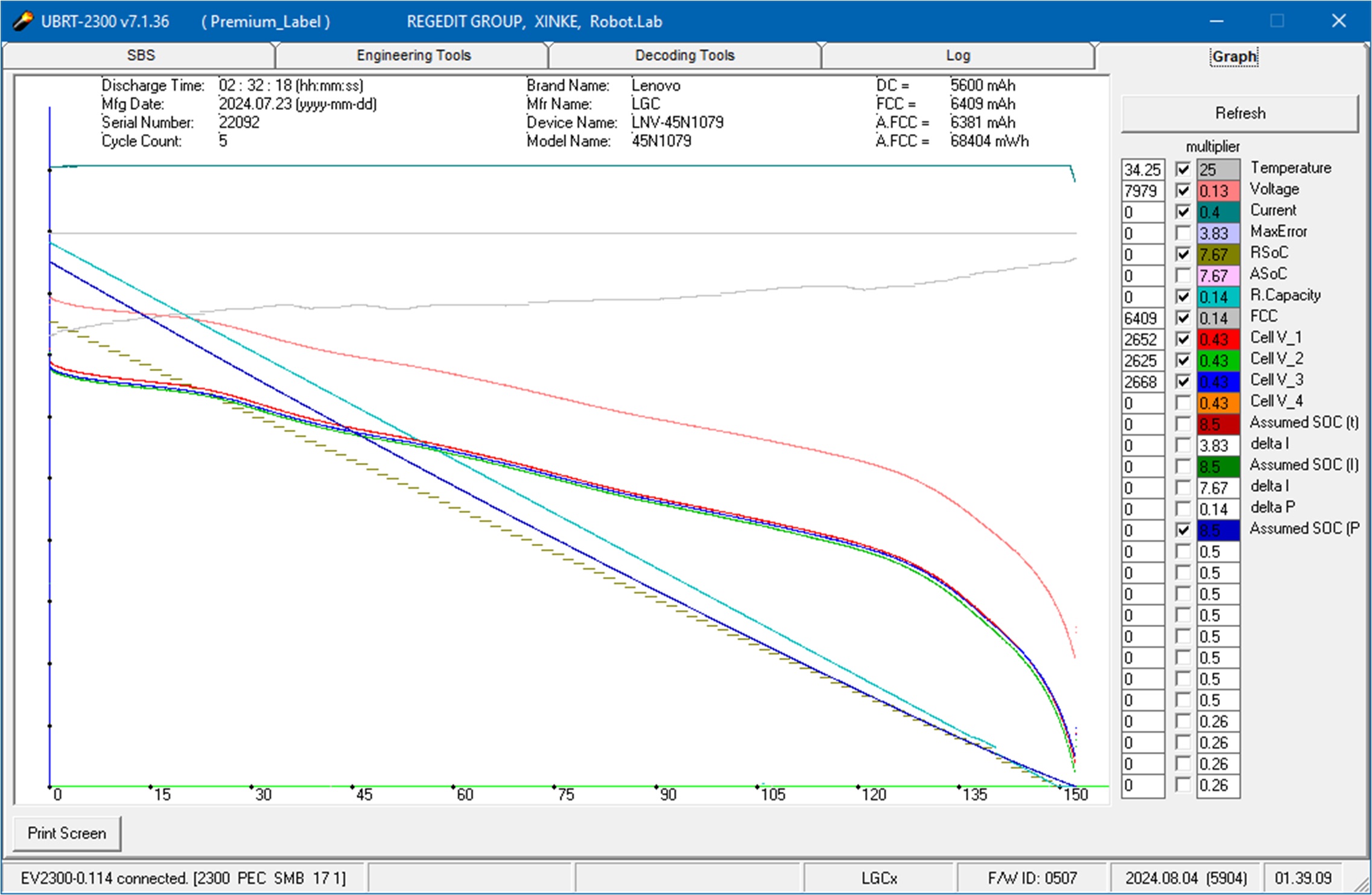

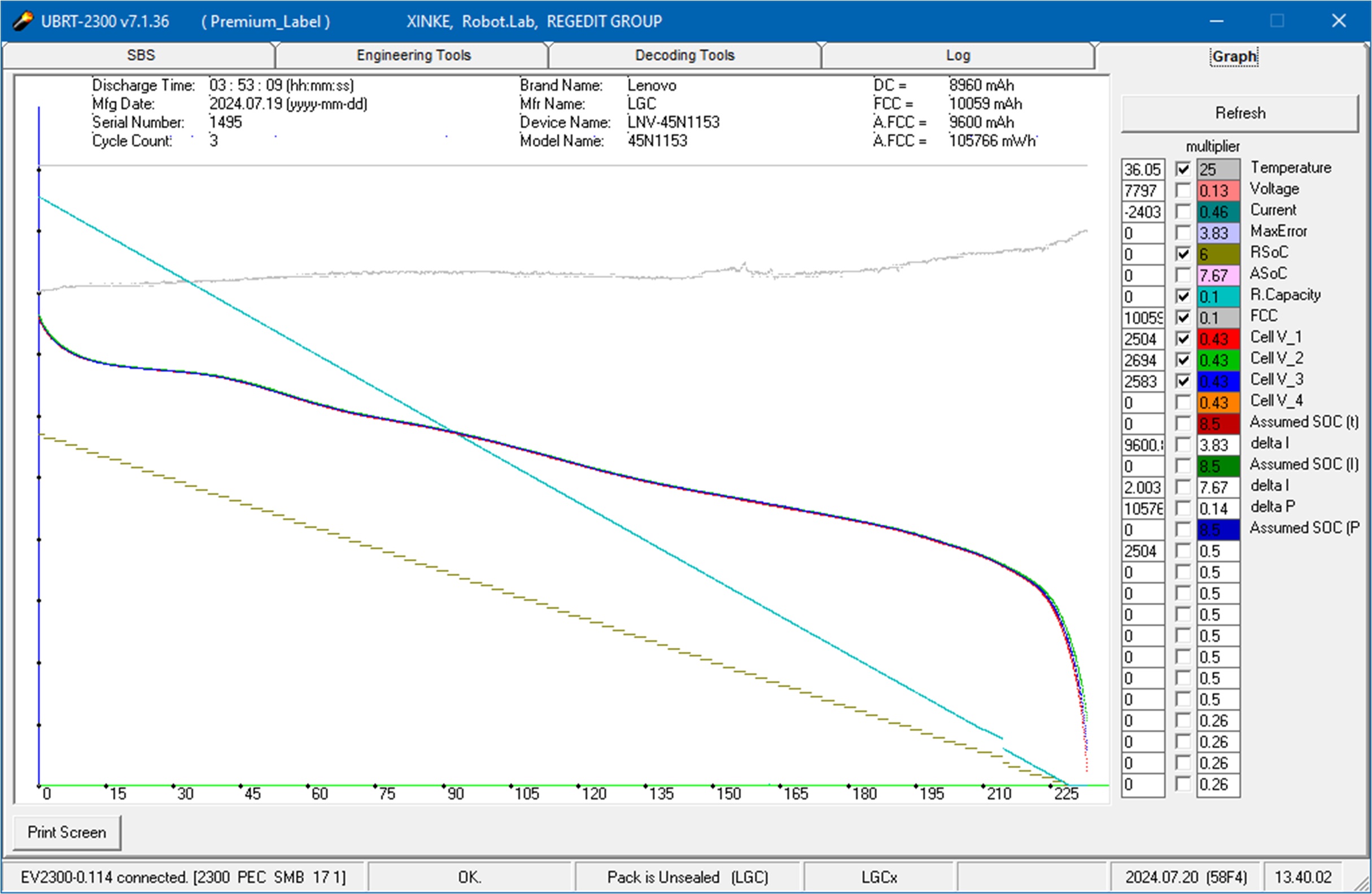

PS.  Ниже представлены результаты корректировки на нескольких примерах.
