Исходное состояние:

        Контроллер заблокирован, элементы разряжены до 1300-1400 мВ каждый, корпус аккумулятора не вскрывался.

        Состояние управляемого предохранителя пока не известно.

Задача:

        Не вскрывая корпус аккумулятора, зарядить элементы до номинального напряжения, конечно при условии, что управляемый предохранитель в исправном состоянии.

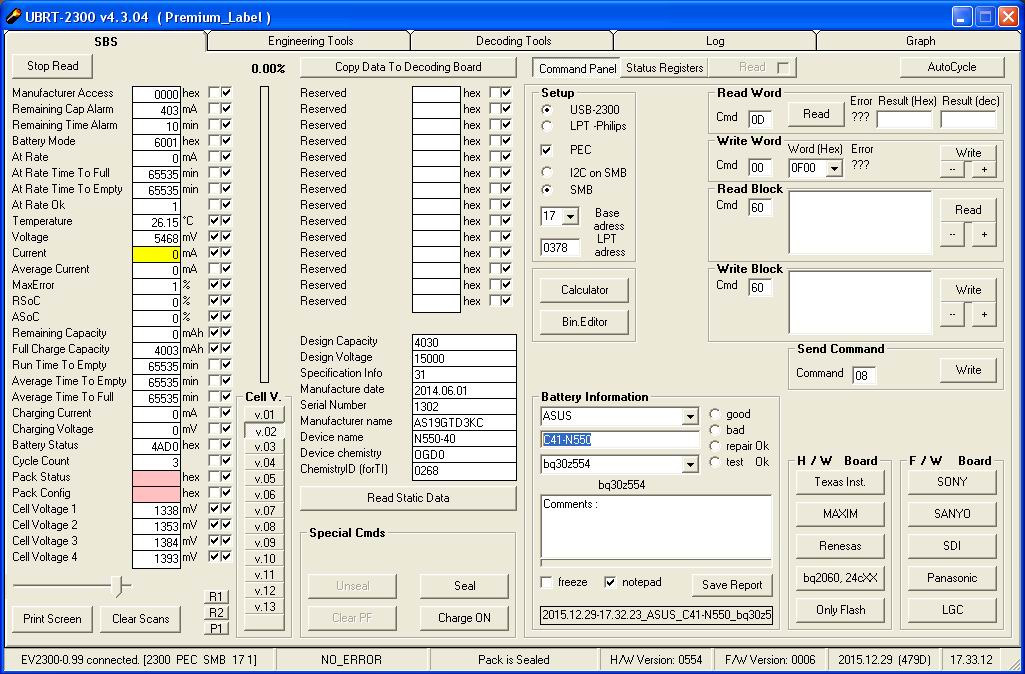

 bq30z55 001



Для восстановления следует получить доступ к программированию чипа:

      - Остановить сканирование и нажать на кнопку [Unseal] на вкладке SBS.

Программа автоматически подберёт соответствующий пароль для данного аккумулятора, рассеалит чип и заменит фабричный пароль производителя на стандартный пароль для этого чипа, также автоматически чип будет переведен в режим FAS.

Результат будет отображен в строке состояния. Надпись "Pack is Sealed" изменится на "Pack is Unsealed, FAS=OK".



Далее следует запустить "BQ Tools"  ( нажать на кнопку [Texas Inst.] )

В открывшемся окне необходимо выбрать чип контроллера с которым работаете. Можно указать вручную или произвети автоматическое детектирование ( кнопки [Manual Select] , [Auto Detect] ).

После удачного детектирования чипа, нужно перейти на страничку калибровки ( нажать кнопку [Calibrate] )

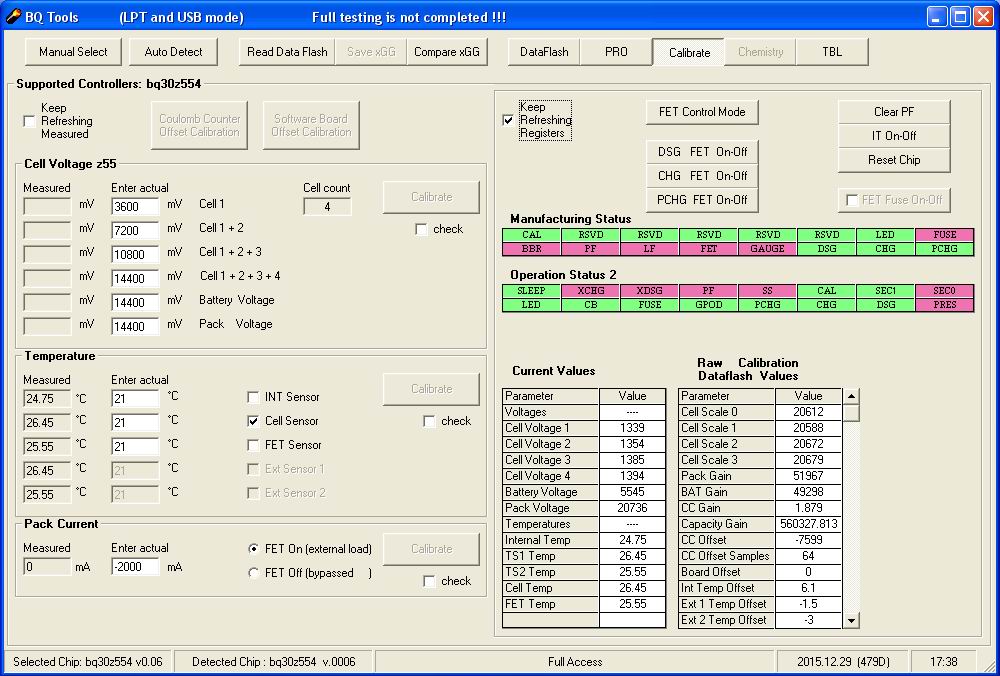

bq30z55 003 ClearFPIToff



 Далее необходимо прочитать состояние регистров чипа.  Установите галочку возле надписи "Keep Refreshing Registers".

На приведенной выше картинке видно, что в регистре "Operation Status 2", флаги CHG и DSG не активны - ключи заряда и разряда заблокированы, также активен флаг PF - это индикатор блокировки.

Флаг SEC1 не активен, флаг SEC0 активен - это индикатор того, что чип находится в режиме FAS (Full Access).

В процессе проведения последующих действий, следует постоянно следить, чтоб данные флаги были в таком положении.

Дело в том, что после снятия флага PF, чип через непродолжительное время, проанализирует состояние элементов и может сам перезапуститься, что приведёт к автоматическому "засеаливанию" (SEC0 и SEC1 оба активны).



Далее, следует подключить на разъём аккумулятора источник тока.

Используйте стабилизированный по току и по напряжению Лабораторный Блок Питания

На блоке питания установите следующие параметры :

            ТОК = 100-150 mA

            НАПРЯЖЕНИЕ = напряжение заряда для данного аккумулятора (16800 mV)



Зарядку элементов можно произвести путём принудительного отпирания одного или обеих ключей - CHG и/или PCHG.

Для того, чтобы открыть зарядный ключ следует:

- снять флаг PF  -- нажмите кнопку [Clear PF]

- запретить чипу управление ключами (выключить флаг GAUGE, регистр "Manufacturing Status") -- нажмите кнопку [IT On-Off]

- включить режим ручного управления ключами (выключить флаг FET , регистр "Manufacturing Status") -- нажмите кнопку [FET Control Mode]

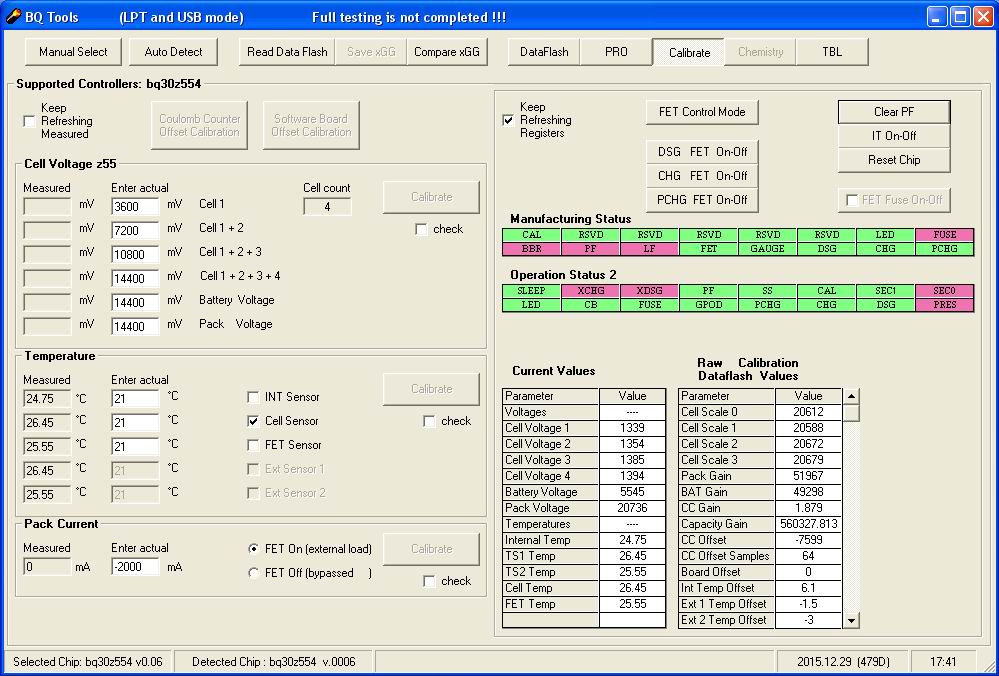

 Должна получиться такая картинка:

bq30z55 004 ClearFPFEToff



Теперь можно управлять ключами заряда и пред-заряда (CHG и PCHG соответственно).

Для этого нажмите на  соответствующую кнопку - [CHG FET On-Off] или [PCHG FET On-Off]

Если управляемый предохранитель ещё исправен, то после этих манипуляций в аккумулятор должен начать втекать ток с источника. В случае, если напряжение на элементах ещё слишком мало и находится ниже прописанного в ДатаФлешке уровня, то чип заблокируется снова и закроет зарядные ключи.

В этом случае следует повторить всю процедуру.

1. Рассеалить (FAS =OK)

2. GAUGE и FET = Off

3. PCHG или CHG - On

И так несколько раз, пока напряжение на элементах не поднимется до нужного значения.

Для удобства пользования, возле кнопки [FET Control Mode] есть кнопка [FAS]  - она дублирует кнопку [Full Access].

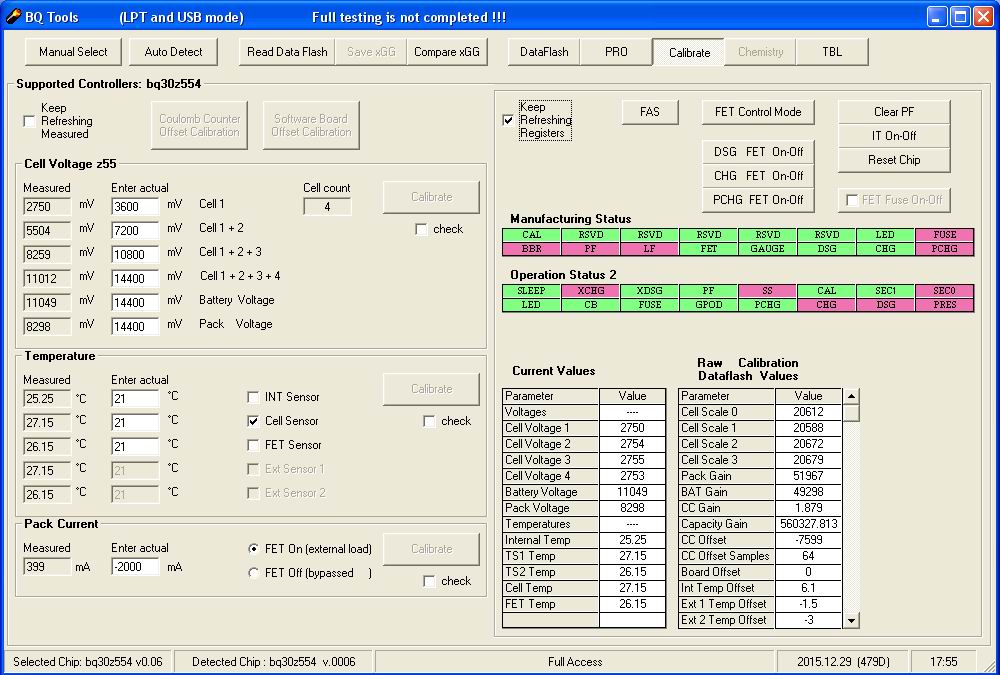

На картинке ниже, показан момент, когда в аккумулятор начал втекать зарядный ток.

 bq30z55 005 CurrentON



После повторения этой процедуры несколько раз, напряжение на элементах поднялось выше 2700 mV, чип перестал "выпадать в ошибку" и позволил нормально зарядить элементы выше 3000 mV.

Для завершения процедуры восстановления, следует отключить ручное управление ключами (фаг FET) и передать управление чипу (флаг GAUGE)

На картинке ниже, представлено правильное расположение флагов после описанных действий.

bq30z55 007



Если Вы всё сделали правильно, то после подачи команды RESET (кнопка [Reset Chip] ), чип должен выйти на режим нормальной работы самостоятельно.



Важное замечание:

         Данный контроллер позволяет управлять в ручном режиме ключами : Заряд, Пред-Заряд, Разряд, а также ключем для оплавления предохранителя (Fuse_FET )!!!

Для проверки работоспособности ключа  Fuse_FET, используйте кнопку [FET Fuse On-Off]

Кнопка снабжена предохранительной галочкой.

Не используйте эту кнопку без надобности - иначе Вы оплавите предохранитель.



Для более тонкого ремонта контроллера зачастую необходимо изменить значение счётчика количества циклов, изменить значения Q_max и обновить таблицы химии.

Но! Если это сделать в DataFlash редакторе без предварительной подготовки чипа - тогда значение Max_Error примет значение 100%. Это крайне не желательно.

Правильная последовательность действий для редактирования DataFlash:

1. Unseal and FAS.

2. Открыть вклатку Calibrate  и выключить флаг GAUGE.

3  Произвести необходимые изменения в DataFlash чипа.

4. Включить флаг GAUGE.

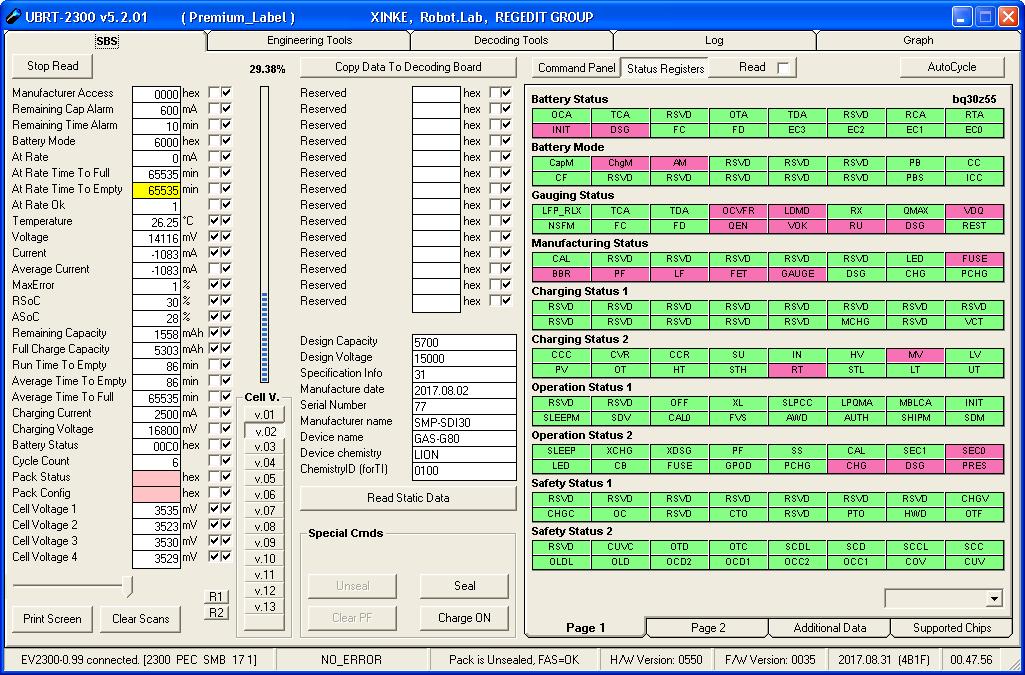

5. Проверить, что регистр VOK - красный. Если цвет зелёный - выключить и включить GAUGE.

bq30z55 statreg
