AutoCycle

После проведения ремонта батареи, нередко возникает необходимость проведения нескольких циклов заряда-разряда, с соблюдением релаксационной паузы между фазой заряда и разряда. Часто не хватает одного цикла и требуется провести два-три контрольно-тренировочных цикла заряд-разряд-заряд.

Данный инструмент позволяет автоматизировать эту процедуру. Необходимое количество циклов указывает оператор. Программа сама отслеживает критические параметры и контрольные значения для переключения режимов.

Контроллируемые параметры аккумулятора разделены на три группы.

Каждый параметр описывается пороговым значением и временем, в течении которого этот параметр может принимать указанное значение, за исключением тех параметров, которые имеют размерность времени.

В программе заложены предельные величины для каждого из параметров. Увидеть их можно, если навести курсор мышки на соответствующую ячейку. Если оператор укажет запредельное значение, то при старте процедуры АвтоЦиклирования, программа остановится и закрасит красным цветом ячейку с неправильным параметром.

Во время выполнения автоцикла, параметр, который подпадает под наблюдение программы - окрашивается в зелёный цвет.

Если параметр превысит допустимое время, то или произойдёт аварийная остановка всего процесса (группа глобальных параметров), или произойдёт переключение на следующую фазу автоцикла.

Global Thresholds - глобальные параметры для контроля.

Cell Over Voltage - максимально допустимое напряжение на любой группе элементов.

Cell Under Voltage - минимально допустимое напряжение на любой группе элементов.

Load Over Current - максимально допустимое значение разрядного тока.

Charge Over (Under) Current - максимально допустимое значение зарядного тока (детект наличия разрядного тока во время заряда).

FET-OFF Over Current - допустимое значение индицируемого тока при отключенных цепях заряда и разряда.

Max. Temperature - максимальная температура.

END Charging Conditions - пороговые значения для окончания фазы заряда.

Cell Max. Voltage - наибольшая максимальная величина напряжения на одной группе элементов, при которой считать, что фаза заряда завершена.

Min. Current - минимальная величина зарядного тока, при которой считать, что фаза заряда завершена.

Max. Time - максимальное время для фазы заряда

Check Charging Current - контроль наличия индикации тока для заряда (если ток равен нулю, то считать заряд завершенным).

Check Charging Voltage - контроль наличия индикации напряжения для заряда (если напряжение равено нулю, то считать заряд завершенным).

Relaxation before DisCharging - время на релаксацию перед включением фазы разряда.

END DisCharging Conditions - пороговые значения для окончания фазы разряда.

Cell Min. Voltage - наименьшая минимальная величина напряжения на одной группе элементов, при которой считать, что фаза разряда завершена.

Min. Current - минимальная величина разрядного тока, при которой считать, что фаза разряда завершена.

Max. Time - максимальное время для фазы разряда

Relaxation before Charging - время на релаксацию перед включением фазы заряда.

Auto Cycle Count - устанавливаемое оператором количество полных циклов.

Один полный цикл состоит из : фаза релаксации, фаза заряда, вторая релаксация, фаза разряда, третья релаксация, фаза заряда.

Процедура АвтоЦиклирования всегда завершается фазой заряда. Фазы заряда и разряда, сопровождаются автоматической записью в ЛОГ-файл, что позволяет производить последующий анализ.

Органы управления:

[Relaxation] - старт фазы релаксации, по завершению - старт фазы заряда

[Charging] - старт фазы заряда

[DisCharging] - старт фазы разряда

[STOP] - полная остановка процедуры АвтоЦиклирования

[Load Default Value] - загрузка в таблицу предустановленных по умолчанию значений.

Редактирование параметров допускается только при остановленном процессе автоциклирования. Изменённые оператором значения автоматически сохраняются при закрытии программного модуля.

Как это работает:

Программа UBRT может управлять линиями VOUT и I2C.SDA на выходе адаптера ev2300, или управлять дополнительными контактами ( Pin-6, Pin-7, Pin-8) на разъеме LPT порта.

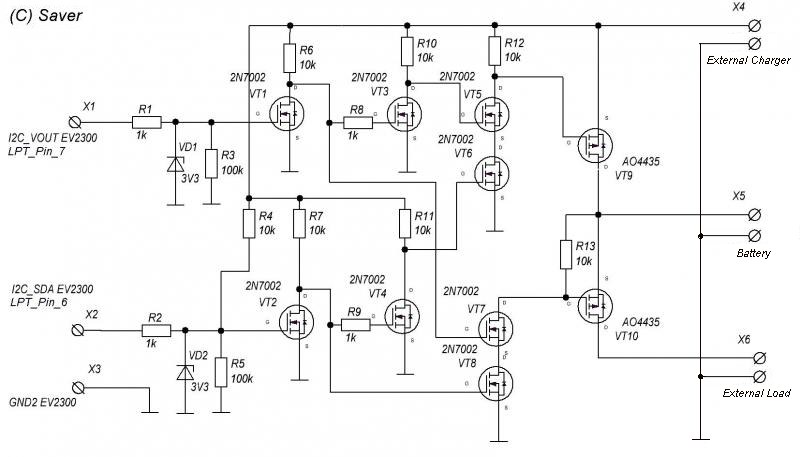

При использовании дополнительной схемы коммутации, можно автоматически подключать к аккумулятору нагрузку или стабилизированный Блок Питания, обеспечивающий зарядное напряжение и ток.

Для включения зарядного ключа, на вход Х1 , следует подать логическую единицу (3,3-5В ).

Для включения разрядного ключа, на входе Х2 следует создать потенциал низкого уровня ( логический ноль ). Такое решение обусловлено тем, что на выходе I2C_SDA адаптера ev2300, активный уровень - низкий.

Приведенная схема имеет аппаратную защиту от одновременного включения зарядного и разрядного ключей. Такая защита также предусмотрена на программном уровне.

Для ручного управления сигнальными линиями следует использовать дополнительные кнопки в скрытой части программного модуля.
