Renesas Tools
Встроенный в UBRT инструмент, для ремонта прошивок контроллеров от компании RENESAS. Запускается из основной программы после нажатия на кнопку [Renesas]. Работа возможна только через LPT интерфейс.
Назначение кнопок:
Блок F/W Cmds (отвечают за переключение в режим программирования Boot_Mode)
[Boot SONY] - использовать для чипов FW SONY
[Boot SDI1] - использовать для чипов FW SamsungSDI вариант 1
[Boot SDI2] - использовать для чипов FW SamsungSDI вариант 2
[Boot SDI3] - использовать для чипов FW SamsungSDI вариант 3
[Boot LGC] - использовать для чипов FW LGC
[Boot SANYO] - использовать для чипов FW SANYO
Блок Decoding (выбор алгоритма декодирования)
[FC026-27 SONY] - использовать для чипов M37512 FW SONY версия FC026 или FC027
[FC024 SDI] - использовать для чипов M37512 FW SamsungSDI версия FC024
[FC033 LGC] - использовать для чипов M37512 FW LGC версия FC033
[FC035 LGC] - использовать для чипов M37512 FW LGC версия FC035
[FC201 SANYO] - использовать для чипов M37512 FW SANYO версия FC201
Список поддерживаемых чипов:
R2J240_10F020
R2J240_10F050 (тестовый режим)
R2J240_20F020 (тестовый режим)
M37512_FC024
M37512_FC026
M37512_FC027
M37512_FC033
M37512_FC035
M37512_FC201

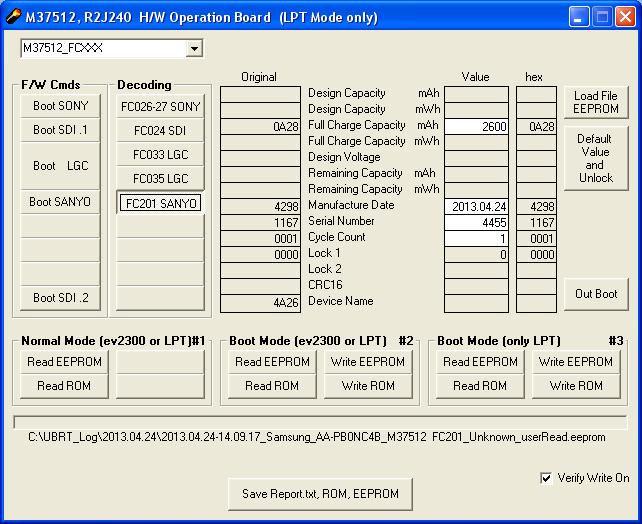

Режим чтения SBS данных следует остановить. После запуска “M37512, R2J240 H/W Operation Board”, программа автоматически останавливает чтение аккумулятора (сканирование) и открывает окно с инструментом. Если сканирование включено, то на вкладке SBS, основного окна программы, следует нажать [Stop_Scan].
Далее следует выбрать тип микросхемы контроллера, с которым Вы будете работать. И перевести чип в режим программирования, нажатием на одну из соответствующих кнопок в блоке [F/W Cmds]. Выбор кнопки зависит от типа прошивки чипа.
Рассмотрим на примере аккумулятора:
Brand_Name: Samsung
Model_name: AA-PB0NC4B
Chip_name: M37512_FC201
Design Capacity: 2600
Design Voltage: 14800
Manufacturer name: SANYO
Device name: 4A26
Поле “Manufacturer name” указывает на тип прошивки чипа – “SANYO”. Следовательно, для переключения чипа в режим программирования - необходимо нажать на кнопку [Boot SANYO].
Теперь необходимо прочитать данные с чипа : ROM и EEPROM области..
ROM – это область памяти, в которой хранится управляющая программа.
EEPROM – область с данными о аккумуляторе.
Для данных чипов, чтение и запись, возможны с использованием двух алгоритмов: #2 и #3.
В случае удачного чтения, программа автоматически сохраняет считанные данные в каталоге “C\UBRT_Log\«Текущая_Системная_Дата»”
Рекомендую сначала использовать алгоритм #2, если результат отрицателен – перейдите к использованию алгоритма #3.
После того, как Вы прочитали EEPROM, следует выбрать алгоритм декодирования, путём нажатия на одну из кнопок в блоке [Decoding].
В рассматриваемом примере следует выбрать кнопку [FC201 SANYO], после нажатия на которую, программа декодирует прочитанный образ EEPROM и отобразит в соответствующих полях декодированные данные.
Если алгоритм декодирования не совпадает, то программа или покажет сильно отличающиеся значения, или не покажет их вообще. Задача оператора: проверить соответствие декодированных данных – реальным данным, ранее прочитанным с аккумулятора во время сканирования на вкладке SBS. После удачного декодирования, оператору следует нажать на кнопку [Default Value and Unlock].
Программа произведёт модификацию данных в столбце [Value] и обнулит метки флагов ошибок в образе EEPROM. После этого, Вы можете проверить предложенные для записи новые данные и если есть необходимость – изменить их на другие, путём ввода новых значений в соответствующих ячейках столбца [Value].
Когда данная процедура окончена – можно приступить к записи новых данных в чип контроллера. Для этого необходимо нажать на кнопку записи [Write EEPROM] алгоритм #2 или #3 и выбрать файл для записи. Этот файл будет иметь имя “NewDump37512_for_write.eeprom”. Находится файл в каталоге “C\UBRT_Log\«Текущая_Системная_Дата»”.
Обращу Ваше внимание, на то, что когда Вы меняете любое данное в столбце [Value] - программа автоматически транслирует это изменение в файл “NewDump37512_for_write.eeprom”.
После удачного окончания записи EEPROM – необходимо перевести чип контроллера из режима программирования (Boot Mode), в нормальный режим (Normal Mode). Для этого необходимо нажать кнопку [Out Boot].
Процедура восстановления прошивки и запись её в чип – завершена.
Теперь можно вернуться на вкладку SBS и включив сканирование, прочитать что получилось.
Для обновления статических данных – нажмите кнопку [Read Static Data].
Если чтение аккумулятора не происходит – Вам следует кратковременно подать встречное напряжение на разъём аккумулятора. Таким образом, подаётся первоначальное питание на чип контроллера, и он начинает работать.
