SDI Tools

Встроенный в UBRT инструмент, для ремонта прошивок контроллеров на базе F/W SDI. Запускается из основной программы после нажатия на кнопку [SDI]. Работа возможна только через LPT интерфейс.

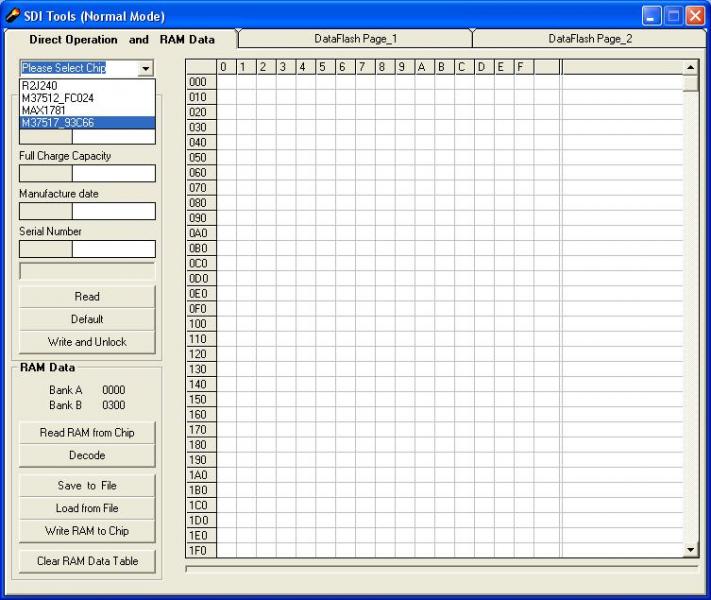

012

Список поддерживаемых чипов:

R2J240

M37512_FC024

MAX1781

M37517_93C66 (используется внешняя память 93C66, выпаивать которую не надо)

Режим чтения SBS данных следует остановить. После запуска “SDI_Tools”, программа автоматически останавливает чтение аккумулятора (сканирование) и открывает окно с инструментом. Если сканирование включено, то на вкладке SBS, основного окна программы, следует нажать [Stop_Scan].

Рассмотрим ремонт на примере аккумулятора:

008

Brand_Name: HP

Model_name: 360483-003

Chip_name: M37517_93C66

Device name: 360483-003

Manufacturer name: SDI

Manufacture date: 27.02.2000

Serial Number: 4532

Cycle Count: 987

Full Charge Capacity: 1082

Charging Voltage: 0

Charging Current: 0

Ремонт прошивки производится нажатием трёх кнопок:

1) [Read] – читать данные с контроллера.

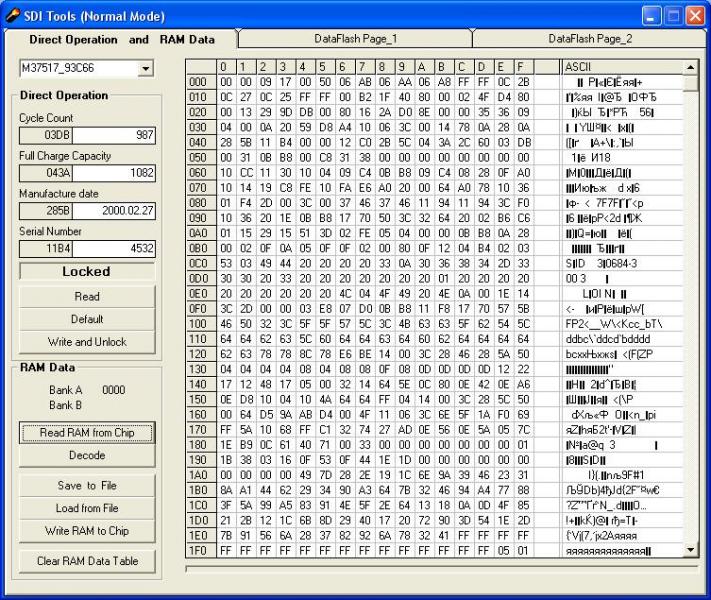

009

2) [Default] – записать значения по умолчанию в соответствующие поля программы.

3) [Write and Unlock] – записать изменения в контроллер и сбросить флаги ошибок.

011

Программирование с восстановлением завершено.

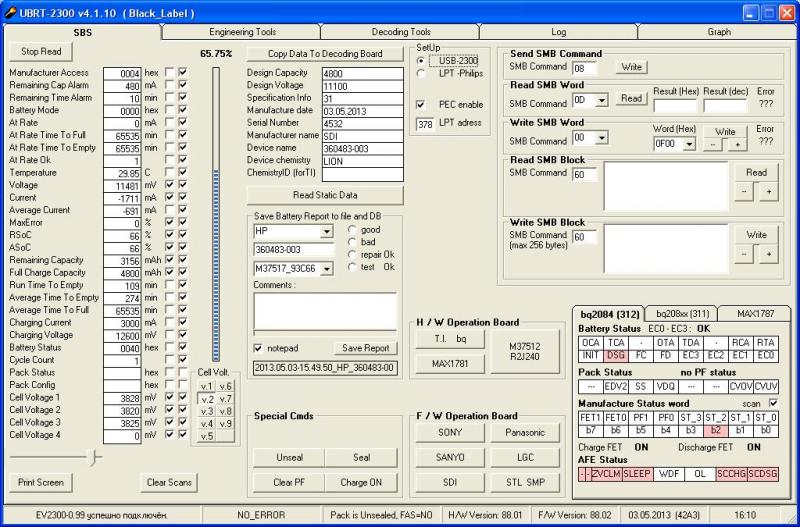

010

После окончания программирования, контроллер сообщает следующие параметры:

Manufacture date: 03.05.2013

Serial Number: 4532

Cycle Count: 0001

Full Charge Capacity: 4800

Charging Voltage: 3000

Charging Current: 12600

Ток в подключенной нагрузке : -1711 мА.

Важное примечание. Данный инструмент “SDI Tools” доступен только пользователям лицензии “Black_Label” и выше. Незарегистрированные пользователи не могут использовать данный инструмент.
