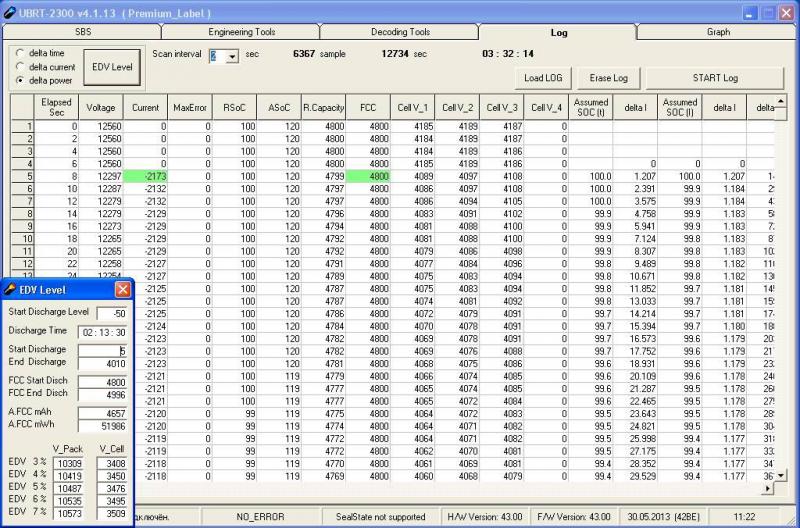

Вкладка "Log"

[Start Log] – включение процедуры записи динамических данных в таблицу лога. Оператор может сам выбрать, какие данные следует сохранять в логе, а какие можно не сохранять. Для этого на вкладке “SBS”, возле соответствующего данного есть галочка, первая по счёту.

По умолчанию выставлен набор галок, достаточных для последующего анализа данных (кнопка EDV_Level работает только при выставленных по умолчанию наборе галочек).

Интервал фиксации данных в логе, по умолчанию 2 сек. Можно изменить.

Количество записей в таблицу лога ограничено до 8000.

Этого значения вполне хватает для разряда аккумулятора.

Полученный лог автоматически сохраняется под соответствующим именем в каталог "C:\UBRT_Log\<текущая системная дата>"

Имя файла выбирается автоматически и содержит информацию об аккумуляторе.

[Load Log] - загрузить файл лога для анализа.

[EDV Level] – автоматический анализ лога и вычисление «реперных точек»

Под «реперными точками» я подразумеваю уровни напряжения во время разряда, соответствующие 3%, 4%, 5%, 6% и 7%

Если использовать общепризнанную терминологию, то это EDV.

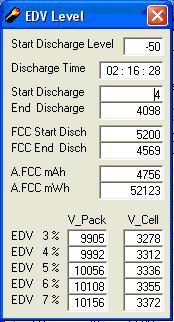

В этой табличке отображаются следующие величины:

Start Discharge Level – значение разрядного тока, с которого программа считает, что начался процесс разряда. Изменение разрядного тока за время одного семпла (временной интервал отсчёта) более, чем в два раза, программа воспринимает, как окончание разряда.

Discharge Time – время в течении которого происходил непрерывный разряд

Start Discharge – номер семпла

End Discharge – номер семпла

FCC Start Disch – значение FCC на начало разряда

FCC End Disch - значение FCC в конце разряда

Assumed Capacity – автоматически просчитанная емкость аккумулятора за период разряда.

Есть выбор – по какому алгоритму считать ( 1- прошедшее время, 2 – отданная емкость в мАч, 3 – отданная емкость в мВтч)

EDV 3-7% - значение напряжения на наименьшей по напряжению группе элементов и на всём стеке в целом

Значение EDV можно использовать при программировании чипов серии bq2084 и им подобных, для правильности показания оставшегося уровня заряда.

Иначе, в случае, когда производится замена элементов не на такие, как были установлены – можно наблюдать следующую картину:

Во время разряда, уровень заряда в процентах плавно и линейно опускается от 100% к примеру до 40%, затем резко падает до 3-7% и затем в течении двух-трёх минут аккумулятор прекращает разряд. Уточню, что аккумулятор таки был полностью заряжен и полностью отдал весь заявленный заряд. Это обусловлено тем, что в контроллере прописаны EDV соответствующие старым элементам, у которых кривые разряда имеют другие параметры.

Когда таблица лога заполняется или заполнена – можно построить графики.
