DJI WM260 Mavic 3 5000 mAh Battery Repair

BWX260-5000-15.4

chip bq9003 (bq40z307)

Исходное состояние : Аккумулятор заблокирован. Первопричина не известна. Ячейки были сильно разряжены.

Напряжения оригинальных ячеек около 1 вольта на элемент.

Для предварительного ремонта установлены ячейки среднего качества , не предназначенные для полетов.

Вторая группа имеет завышенное напряжение отностительно других ячеек, но это не повлияет на снятие блокировки и предварительный ремонт.

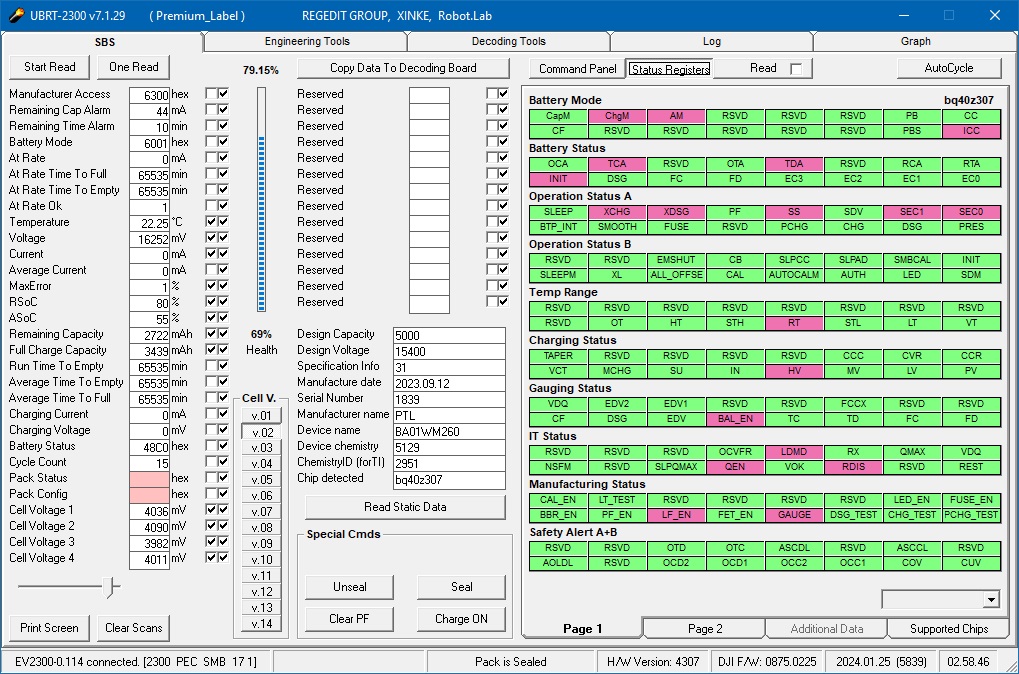

Светодиоды не светятся. На кнопку не реагирует.

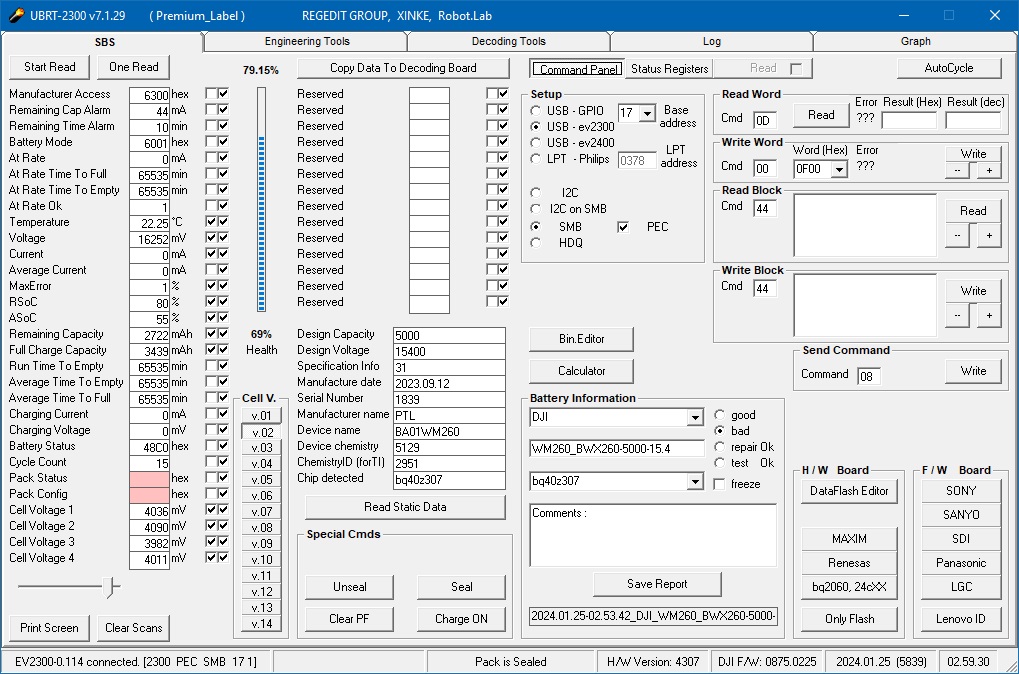

Firmware version = 0875.0225

Процедура UNSEAL не срабатывает по причине того, что записанный в чип пароль НЕ ИЗВЕСТЕН.

Компания DJI , начиная с 2022 года устанавливает в чипы различные, новые пароли.

Поиск паролей занимает много времени и не всегда заканчивается удачным результатом.

Для получения полного доступа к чипу, следует использовать функцию Update Firmware .

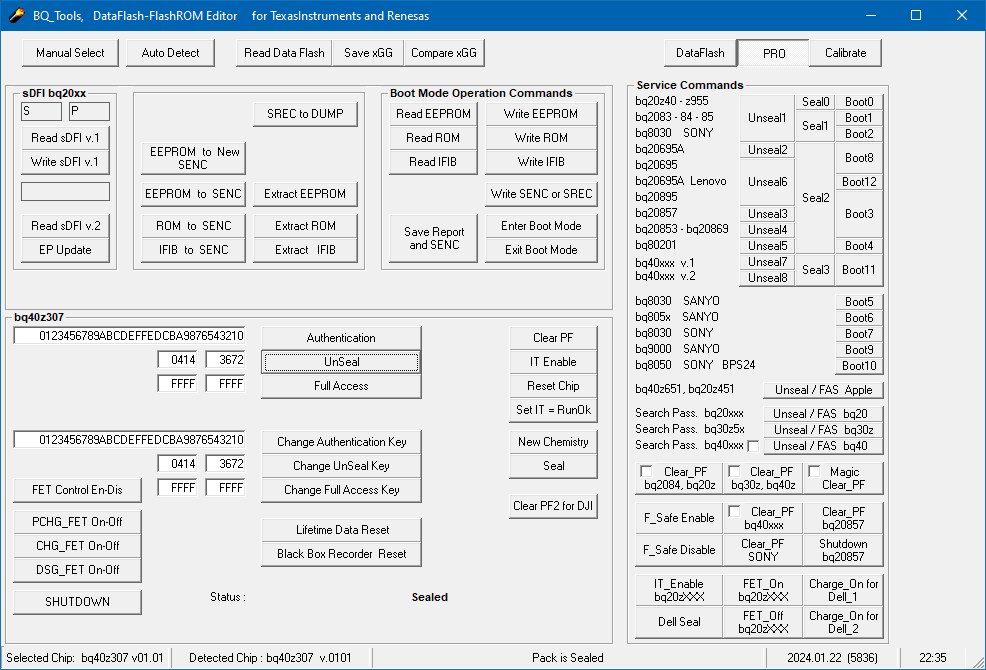

Используйте кнопку [EP Update].

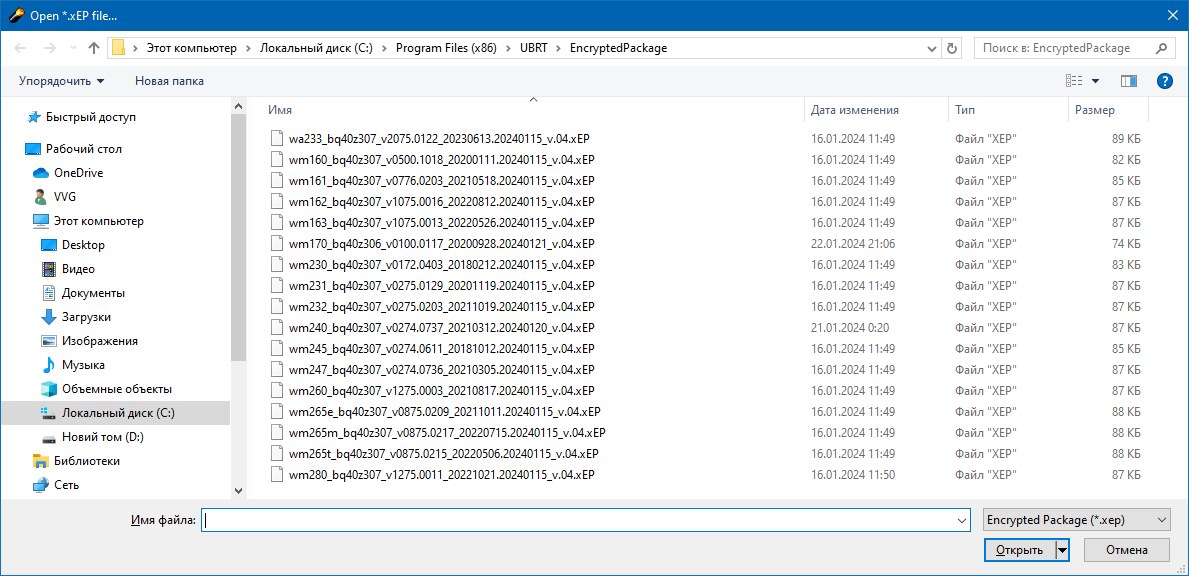

После нажатия на эту кнопку, программа откроет каталог в котором хранятся "файлы-контейнеры" для записи.

Путь к каталогу: " С:\ Program_Files(x86) \ UBRT \ EncryptedPackage "

Внимание! Данные "контейнеры" предназначены для апдейта фирмвари определенных моделей батарей.

Имя "файла-контейнера" содержит имя модели аккумулятора. Записывать не соответствующие (чужие) файлы - не рекомендуется.

Модель ремонтируемой батареи = BWX260 (WM260). Упоминание про модель присутствует в Device_Name  = BA01WM260

Для записи следует выбрать соответствующий файл. В нашем случае => wm260_bq40z307_v1275.0003_20210817.20240115_v.04.xEP

Процедура записи длится приблизительно 4 минуты.

После удачного завершения, чип будет иметь состояние Full_Access. Также изменится Firmware version = 1275.0003

Пароли производителя будут сброшены до стандартных паролей производителя чипа.

Идентификационные стринги (BarCode and Code36) -  НЕ ИЗМЕНЯЛИСЬ.

Во время этого апдейта, персональная информация батареи не изменяется. Результат можно увидеть на картинках ниже.

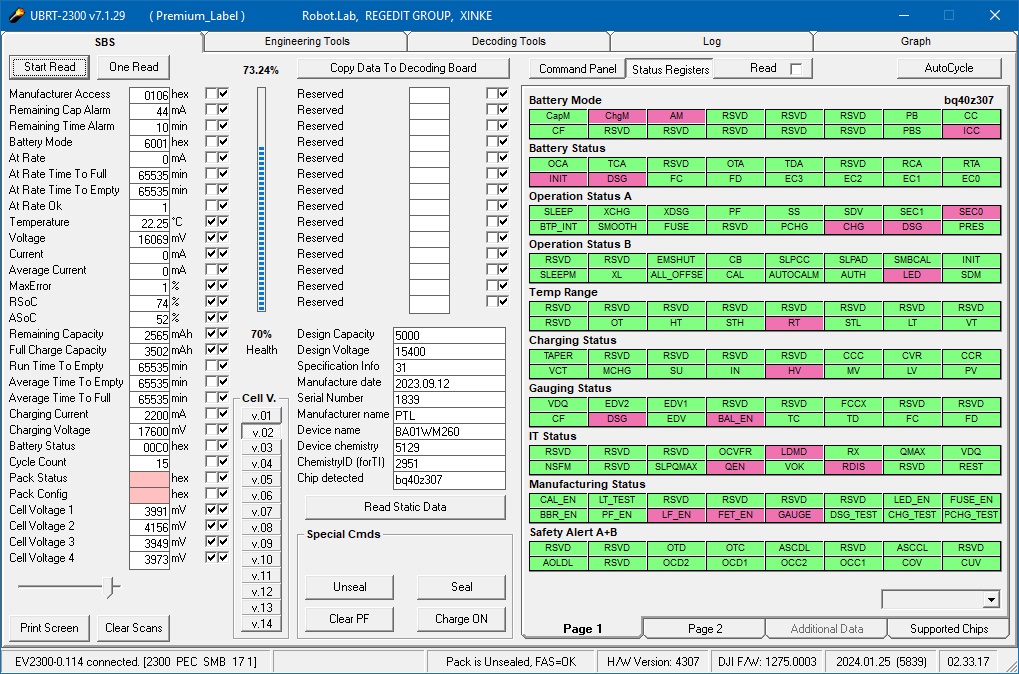

Чип в состоянии "Unsealed and FullAccess". DataFlash можно редактировать.

Для снятия блокировки следует использовать кнопку [Clear PF2 for DJI]

После подключения зарядного устройства, аккумулятор начинает заряжаться, есть правильная реакция на кнопку включения.

Обратите внимание, что режим балансировки НЕ ВКЛЮЧАЕТСЯ (даже при зарядке аккумулятора).

Регистр BAL_EN - активен (red), но регистр CB - не активен (green).

Первая часть ремонта окончена. Далее следует тонкая настройка. Читайте описание во второй части.
