Корректировка показаний уровня заряда. На примере контроллера bq8030, FW SANYO.



В данной статье рассматривается случай, когда после перепаковки новыми элементами с отличной от оригинала "химией", контроллер не правильно вычисляет показания уровня заряда при разряде.
Проще говоря - чип ошибается в определении уровня оставшегося заряда.

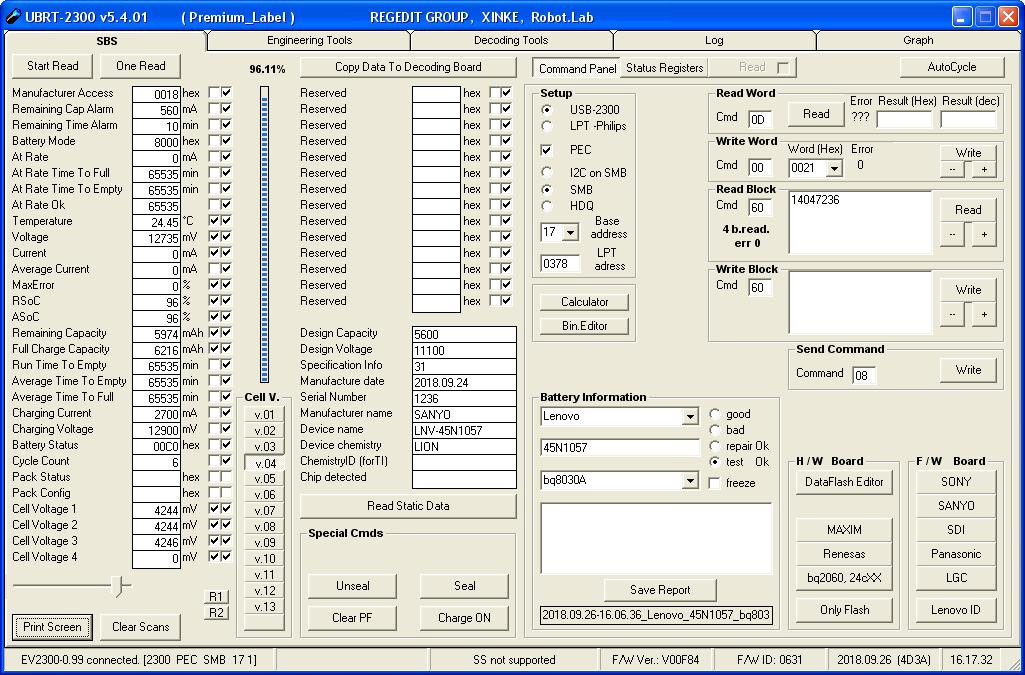

Исходные данные: Аккумулятор перепакован, работает.



1057 001





Для преведения процедуры корректировки, необходимо прочитать EEPROM и сохранить ЛОГ разряда от 100 % до отключения нагрузки.
По полученному ЛОГу, можно увидеть, что чип некорректно отображает уровень заряда на завершающей стадии разрядки.
Приблизительно на 115-й минуте, есть провал вниз, а со 125-й минуты, контроллер показывает 0%, хотя аккумулятор продолжает работать.

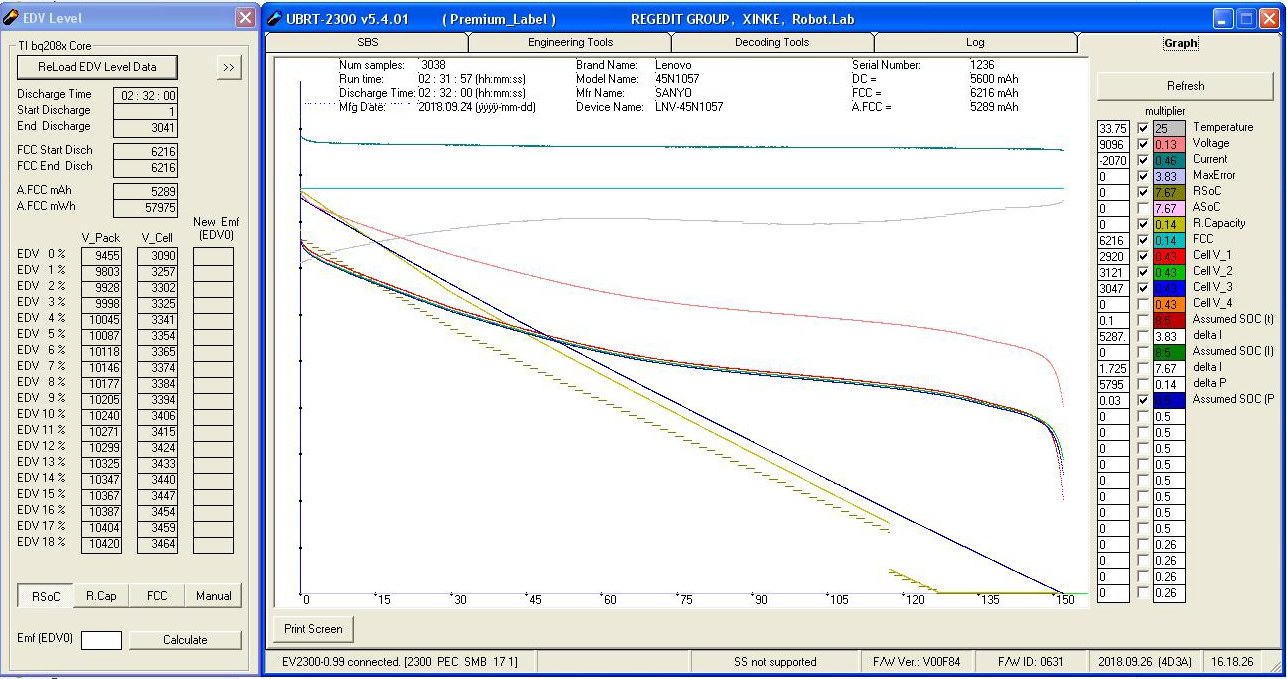

Для вызова необходимого инструментария, в программе следует нажать на кнопку [EDV Level]. Откроется окно пересчёта значений EMF для чипов семейства bq208xx.
В этом окне будет отображаться реальная ёмкость аккумулятора (отданная в нагрузку), которую пересчитала программа по ранее созданному ЛОГу разряда. A.FCC = 5289 mAh и/или A.FCC = 57975 mWh.



1057 002

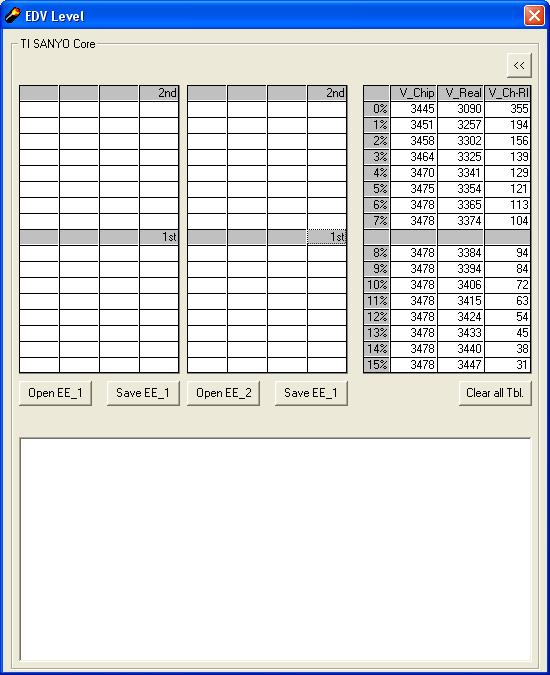

Если нажать на кнопку [>>], то откроется окно пересчёта коэффициентов для чипов bqXXXX FW SANYO.

1057 003

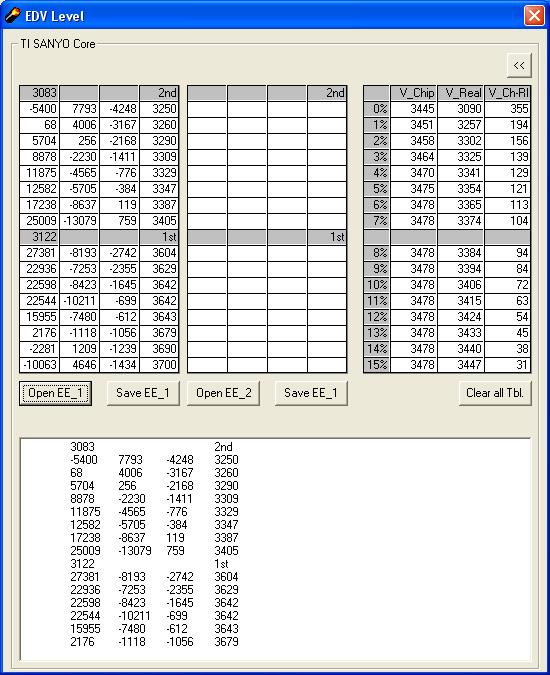

Далее, следует загрузить в первую таблицу оригинальный файл EEPROM (ранее сохранённый).

Нажмите кнопку [Open EE_1]

1057 004

На основании полученных данных, программа пересчитает необходимые коэффициенты и пользователю необходимо только нажать на кнопку [Save EE_1], расположенную в левой части окна.

Далее, необходимо записать полученный файл EEPROM в чип и повторить цикл заряд-релаксация-разряд со снятием ЛОГа разряда.

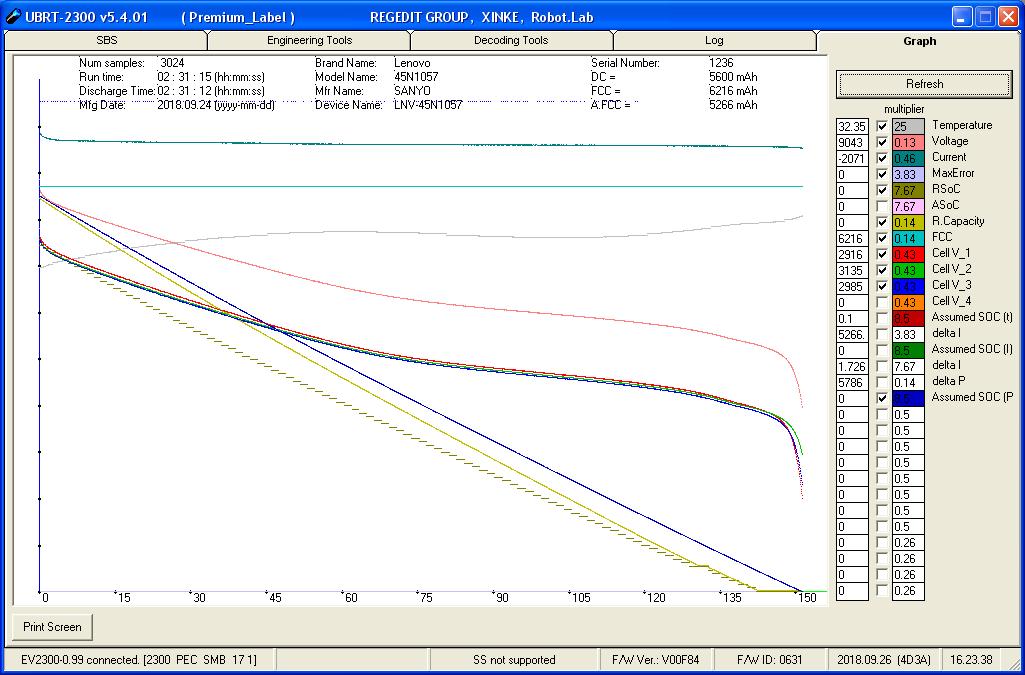

1057 006



Положительный результат корректировки коэффициентов уже виден.

График разряда приобрёл более "красивый" вид. Отсутствует сильный "провал вниз", но имеет место ошибка в области 0%.

Дальнейшая, повторная корректировка - может помочь, но не всегда. Вероятно, это обусловлено значительными отличиями между данными в оригинальном EEPROM чипа и характеристиками установленных элементов при их замене.



В случае, если у Вас имеется другой EEPROM, от чипа, в котором были использованы такие-же элементы, как используемые Вами и график разряда был удовлетворителен, то вы можете воспользоваться методом копирования таблицы коэффициентов из второго EEPROM в первый.

Для этого необходимо:

1) Нажать на кнопку [Open EE_1] и загрузить Ваш оригинальный файл EEPROM.

2) Нажать на кнопку [Open EE_2] и загрузить второй файл EEPROM от чипа, из которого Вы хотите использовать таблицу коэффициентов.

3) Для сохранения нового файла с использованием оригинального файла EEPROM,  таблицы коэффициентов из второго файла и таблицы поправочных коэффициентов - нажмите на кнопку [Save EE_1], расположенную в правой части окна.



Левая кнопка [Save EE_1], позволяет сохранить данные только из оригинального EEPROM и таблицы поправочных коэффициентов, полученных из ЛОГа разряда.
